陆续整理电子制作工艺的笔记了，与其在笔记软件里头吃灰，为什么不整理出来复习一遍呢~？
格式有点乱，后期可能会有所调整
第一章

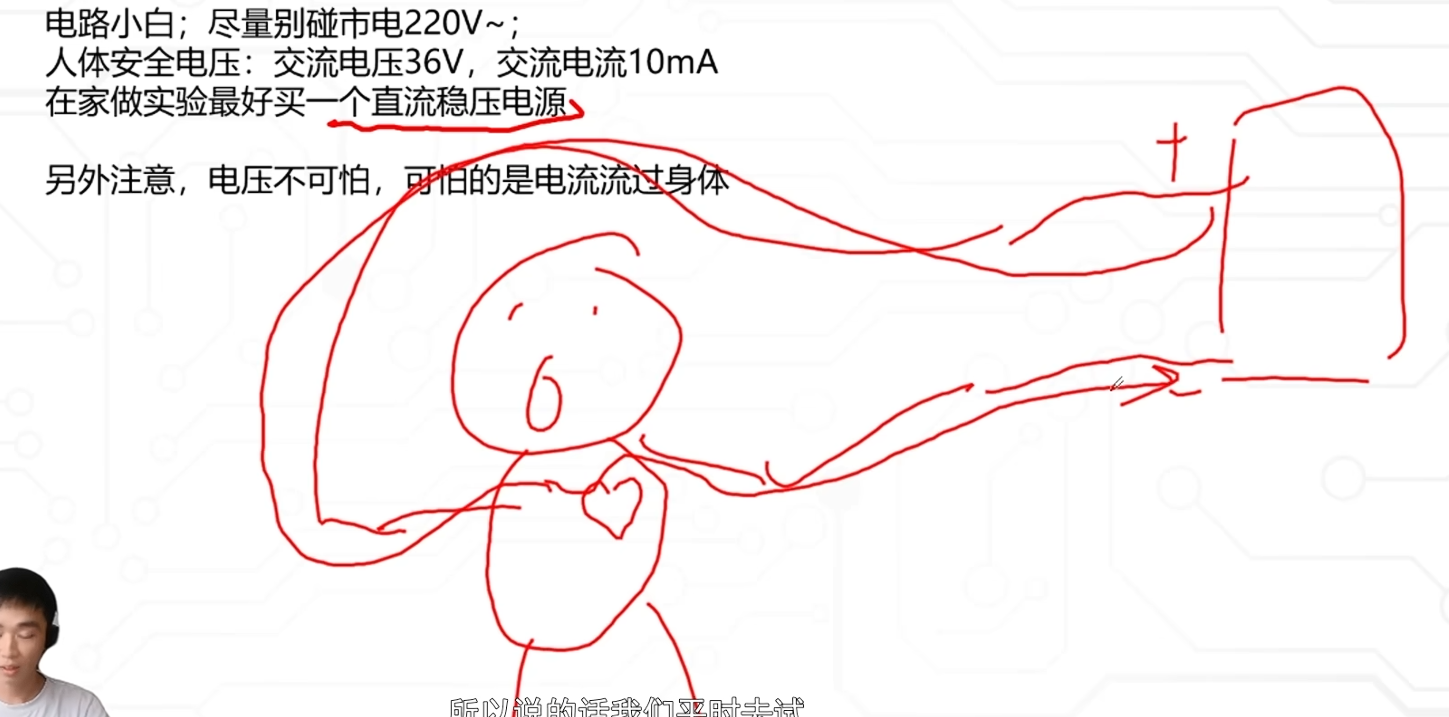

电路小白;尽量别碰市电220V~
人体安全电压:交流电压36V，交流电流10mA
在家做实验最好买一个直流稳压电源
另外注意，电压不可怕，可怕的是电流流过身体
非要用手使用手背碰
因为被电手会收缩
不要用双手，
尽量用右手(偏心)

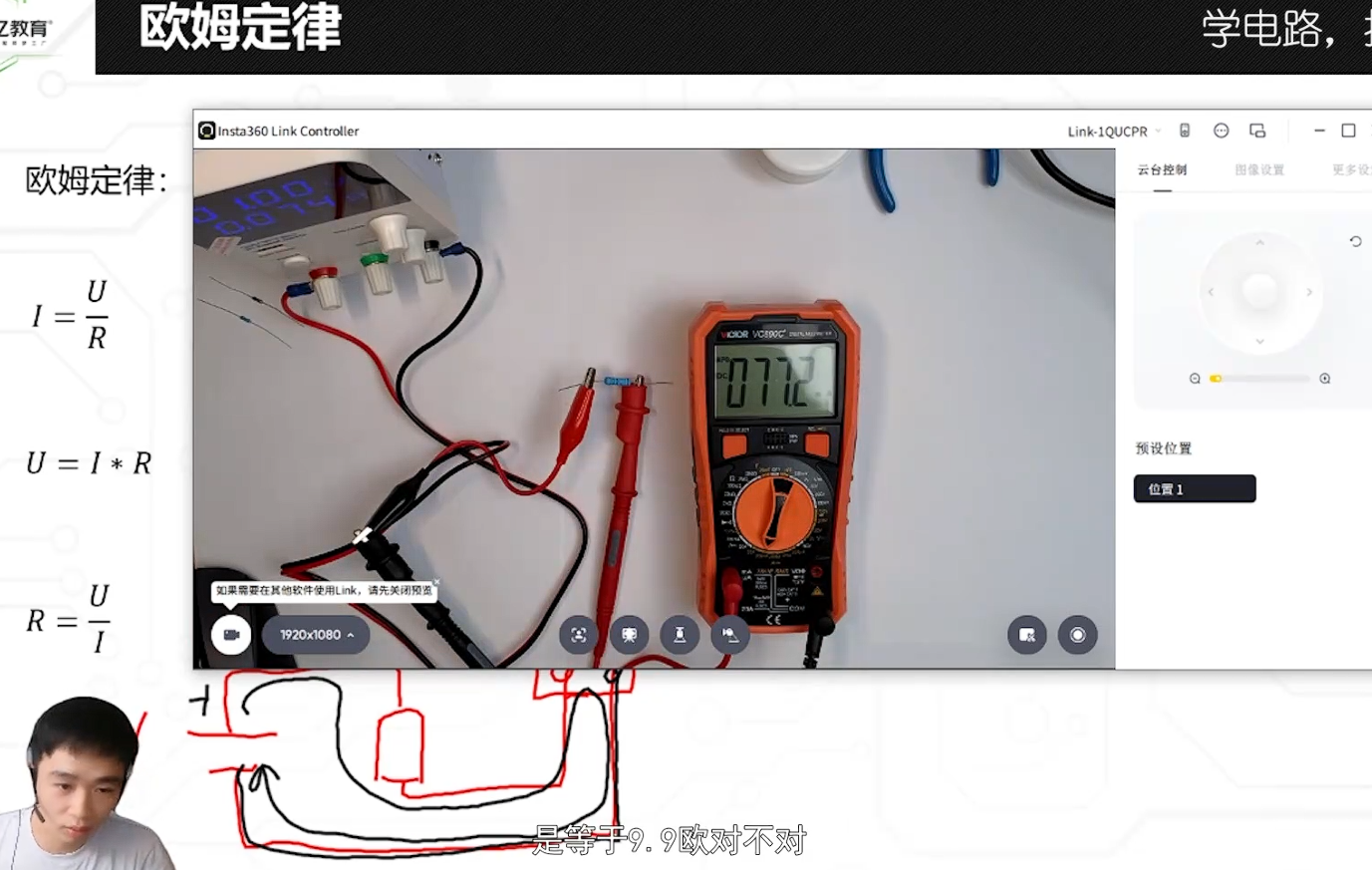

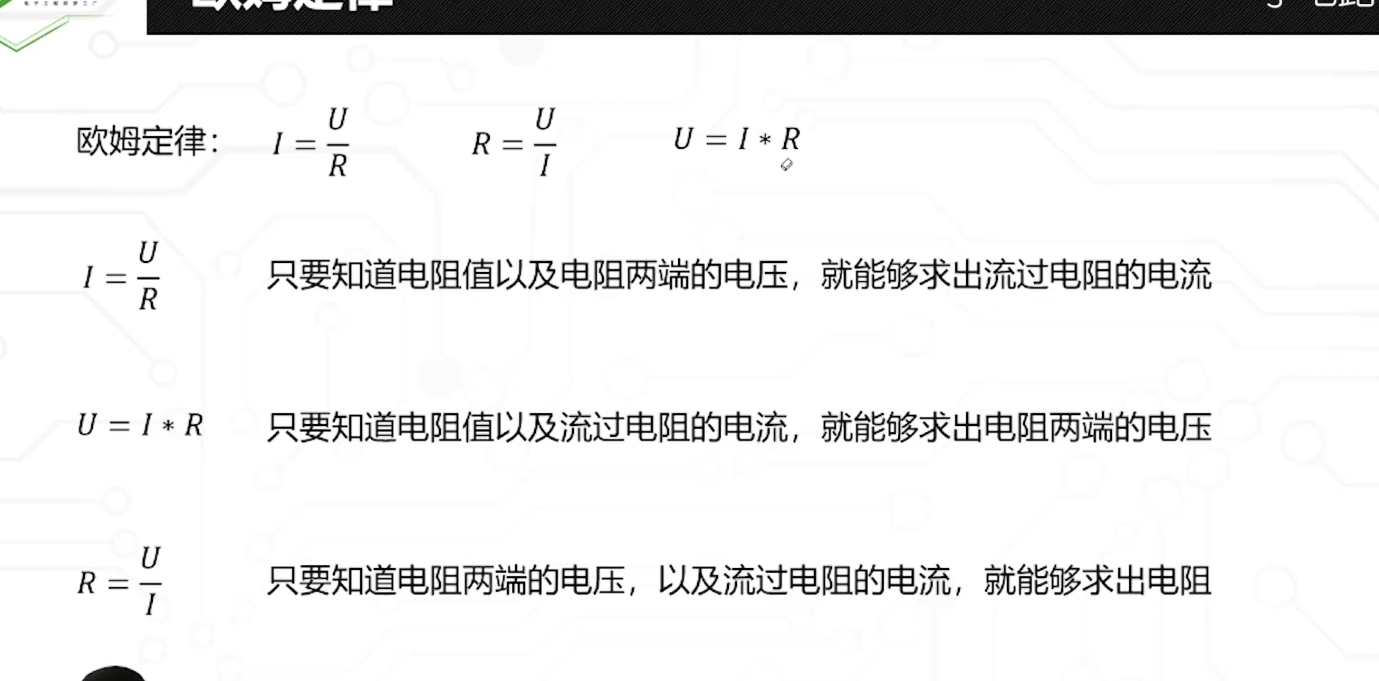

2 欧姆定律

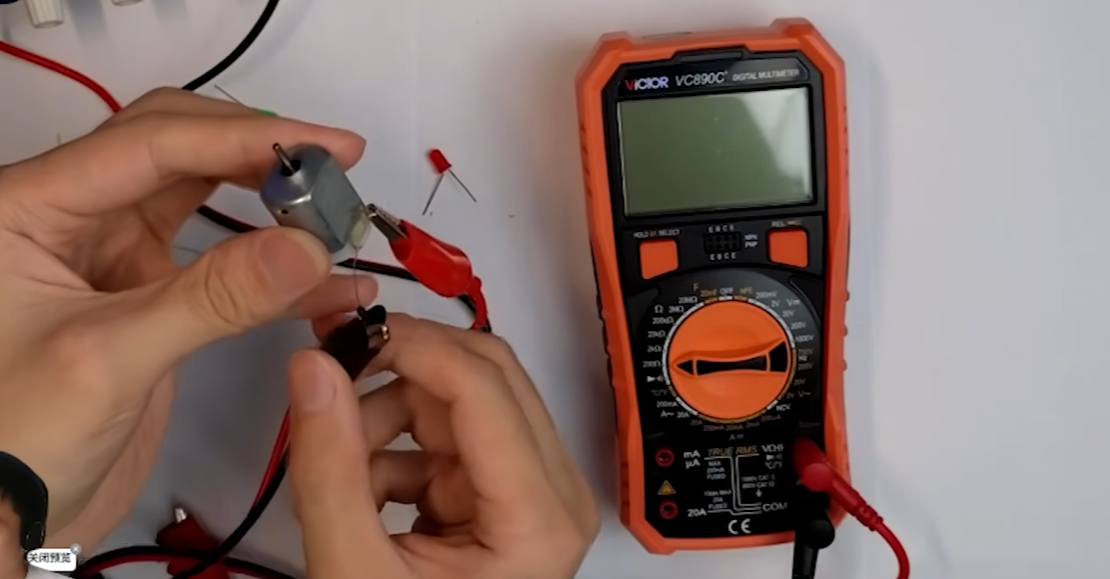

com 参考端 一般接黑

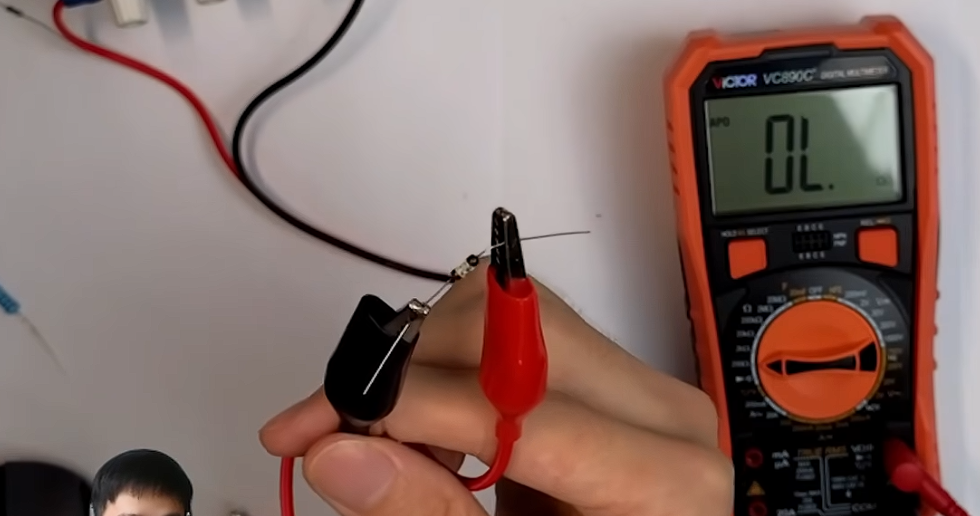

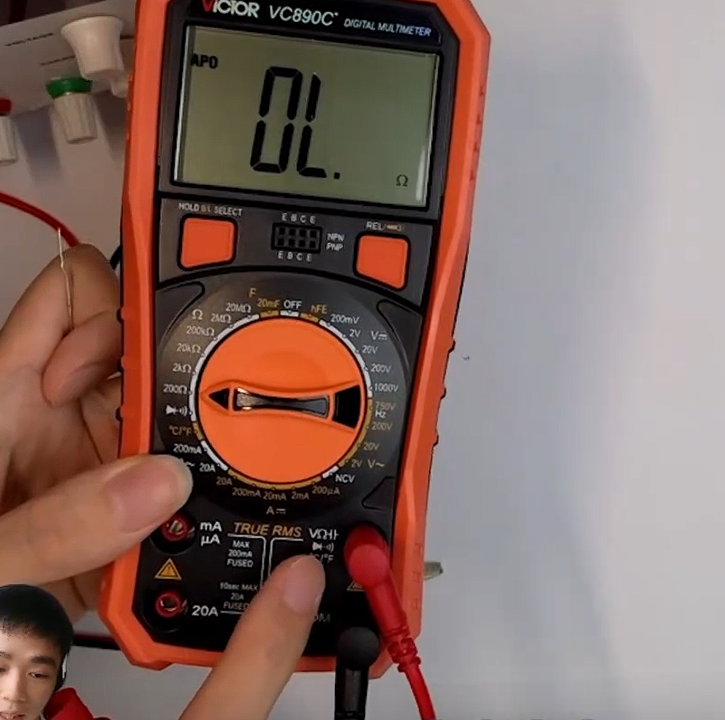

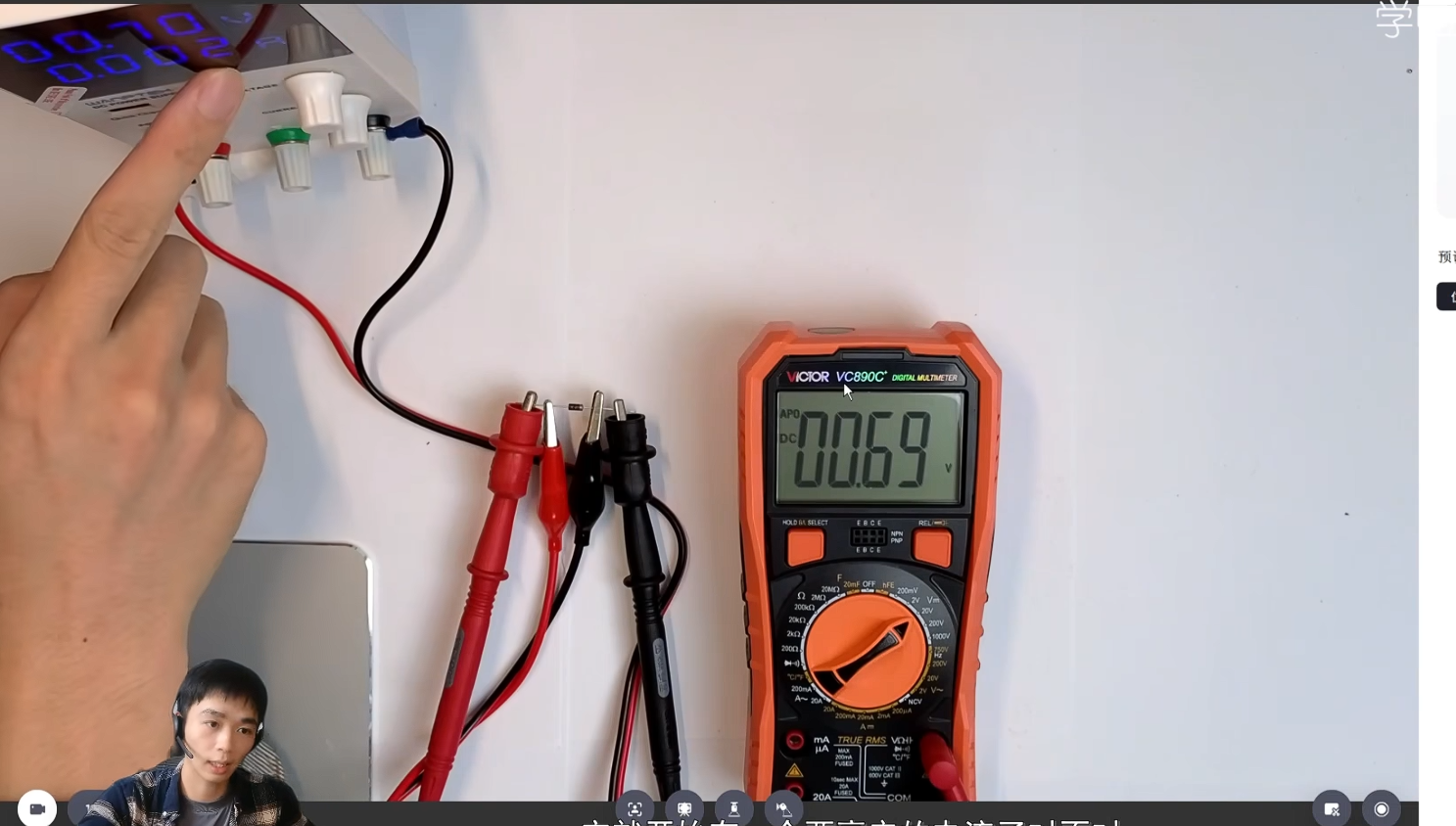

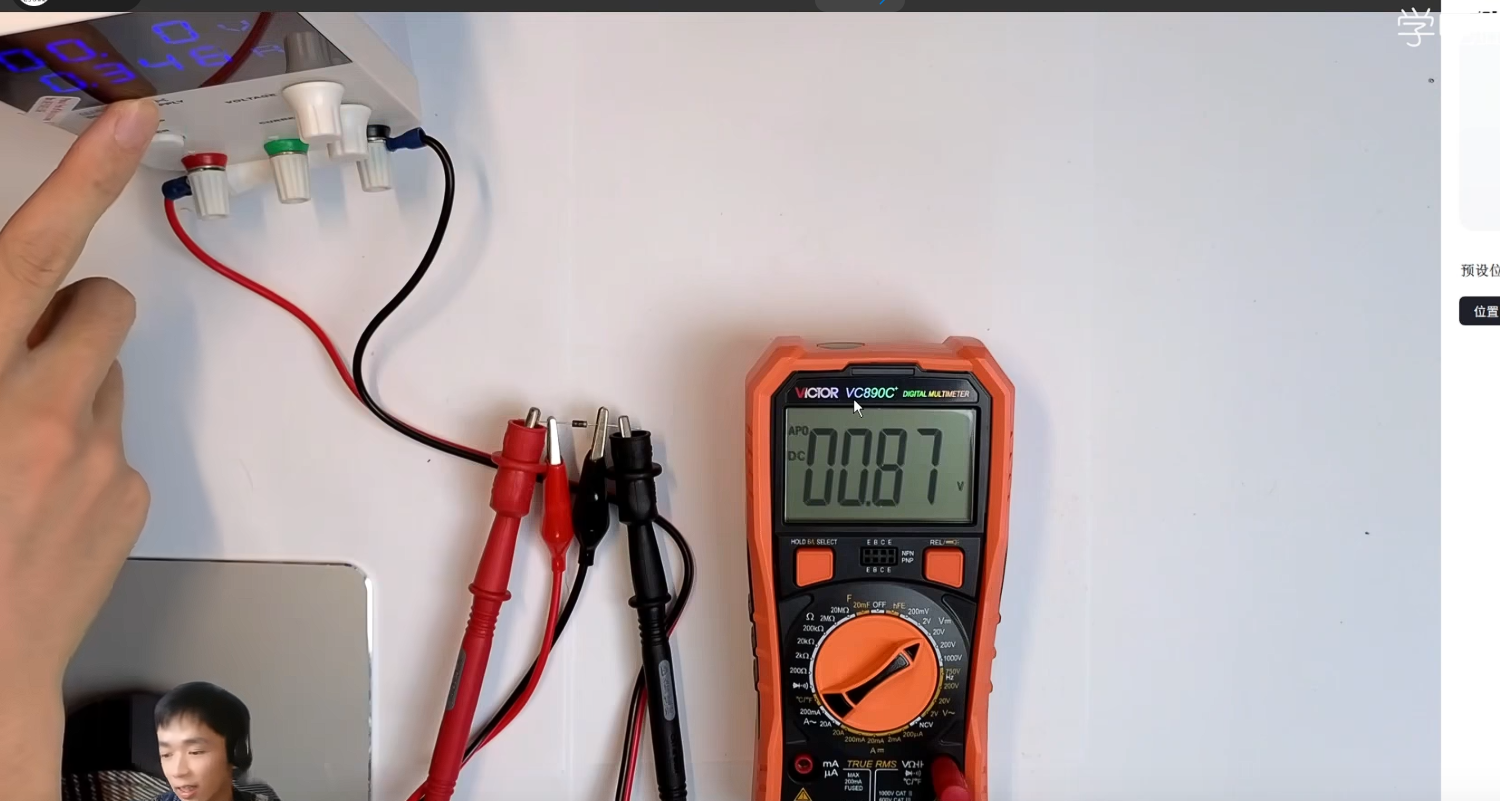

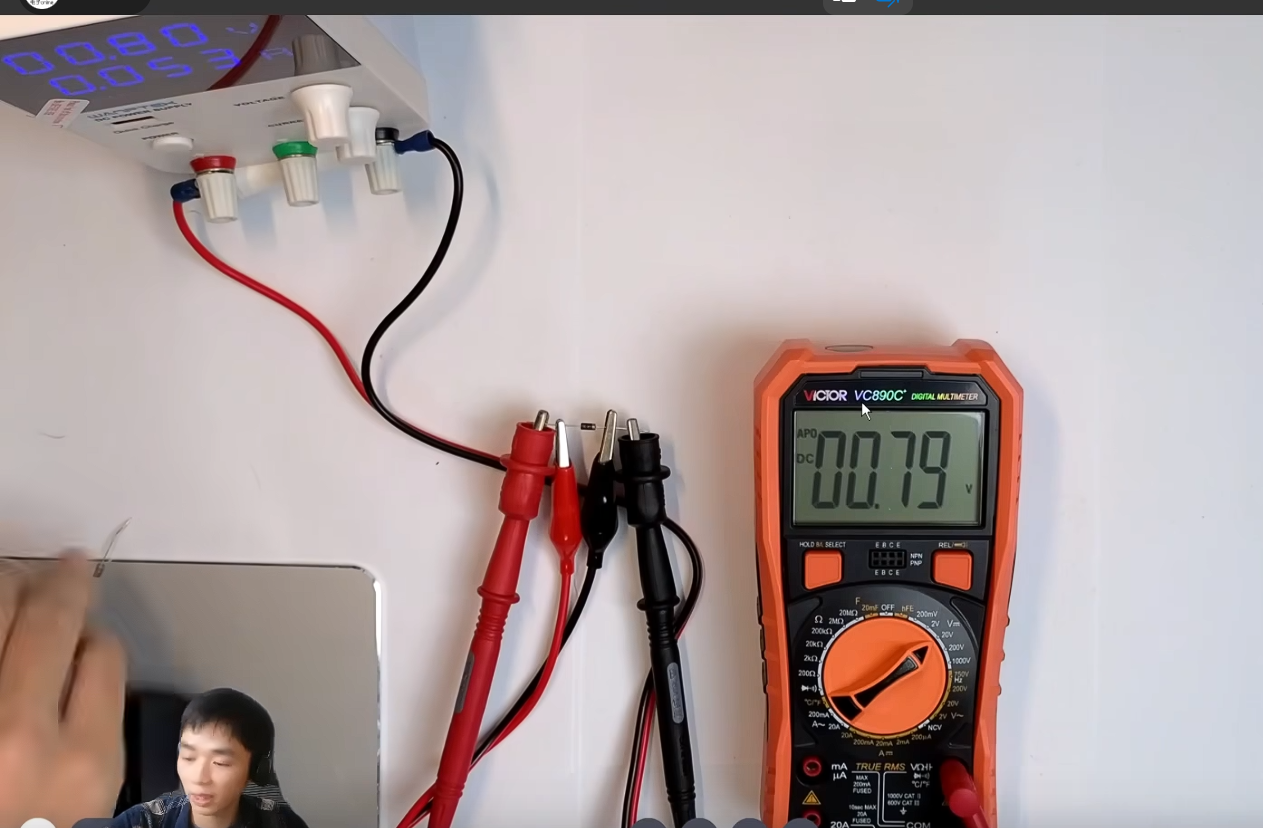

万用表也有电阻，可能会影响测量值

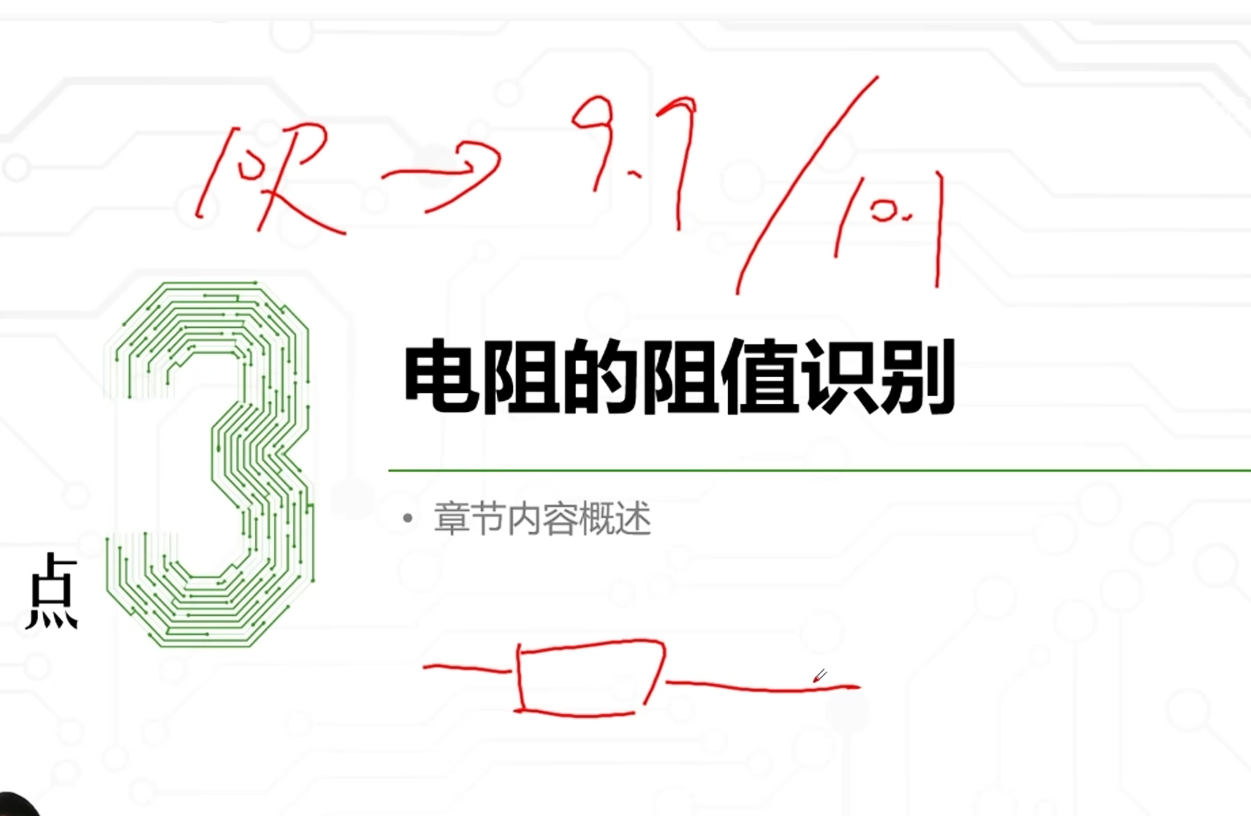

3 电阻阻值识别
现实中买到的都是非理想元器件，不可能完全准确

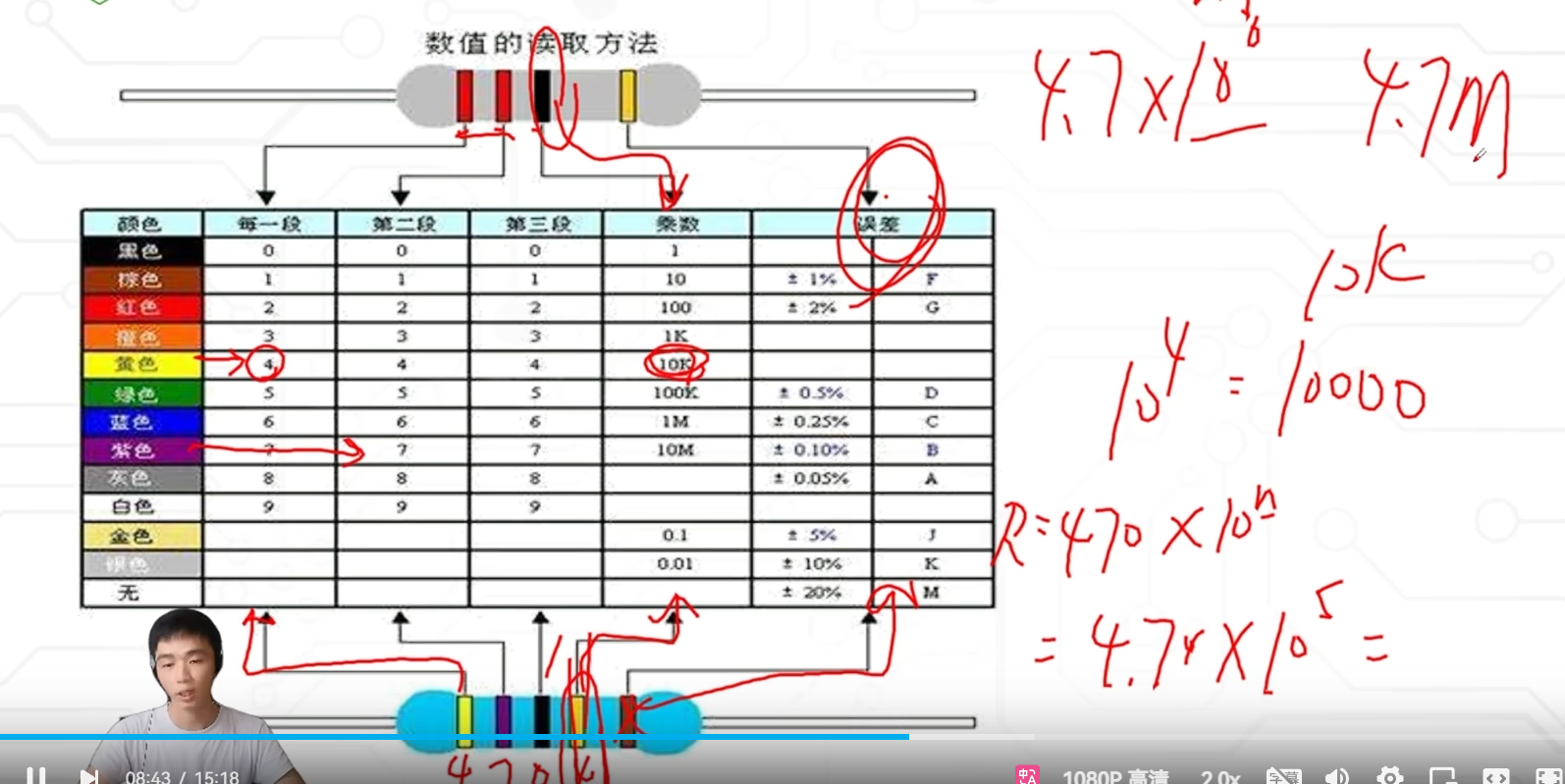

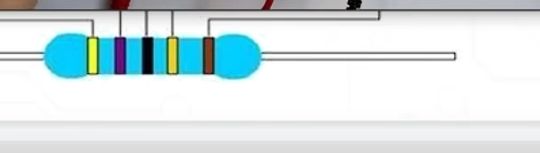

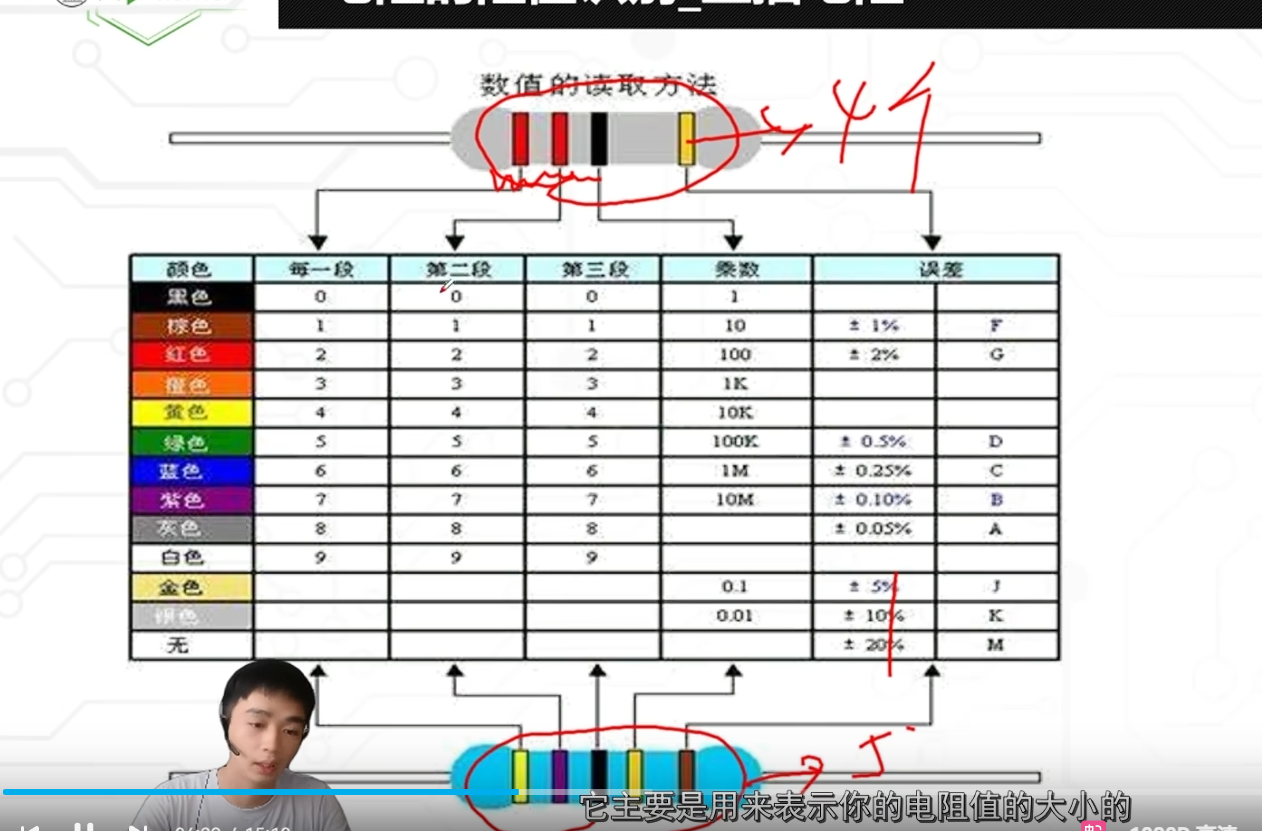

色环、插件电阻
前面表示阻值大小 最后一位表示精度

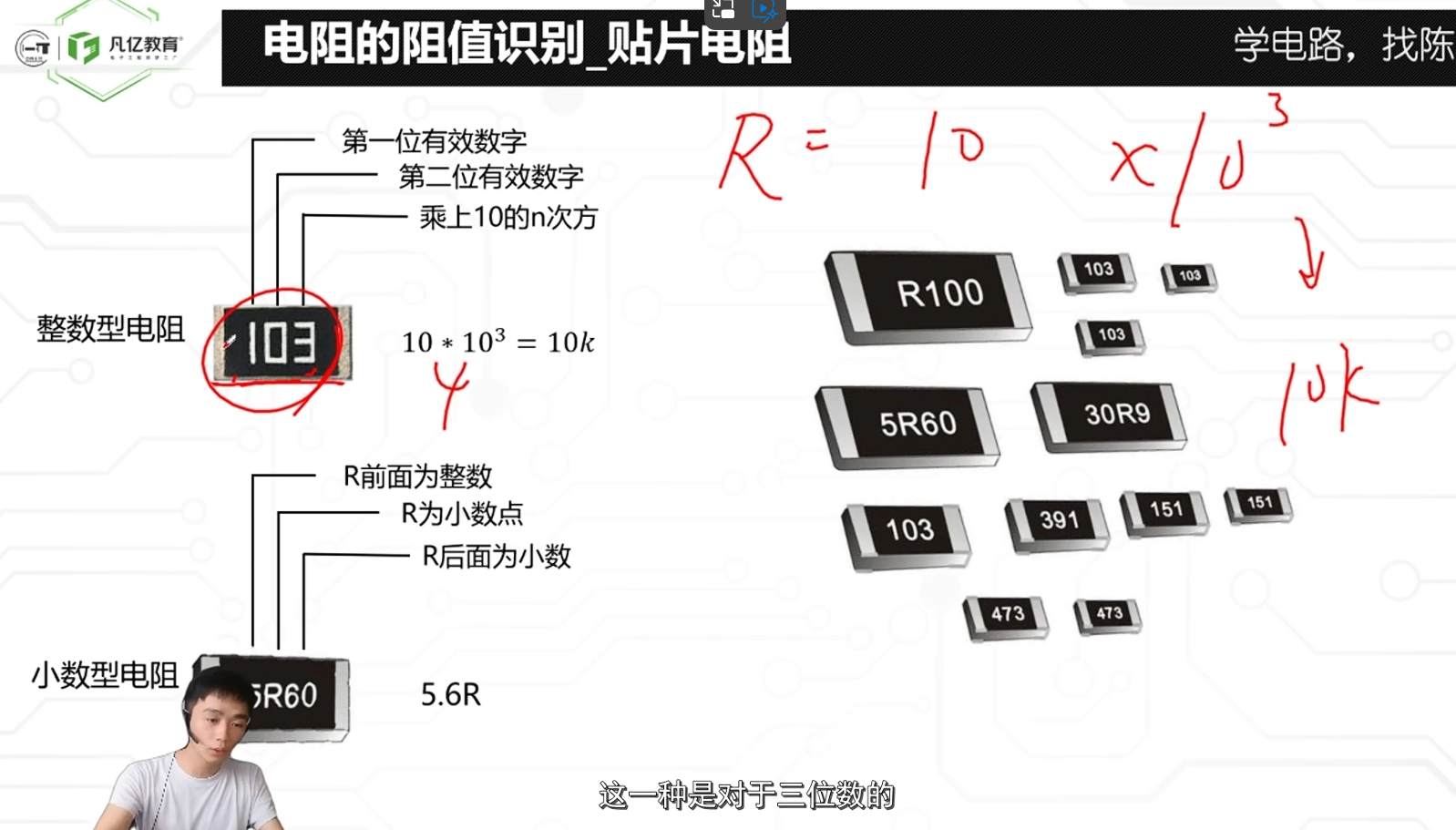

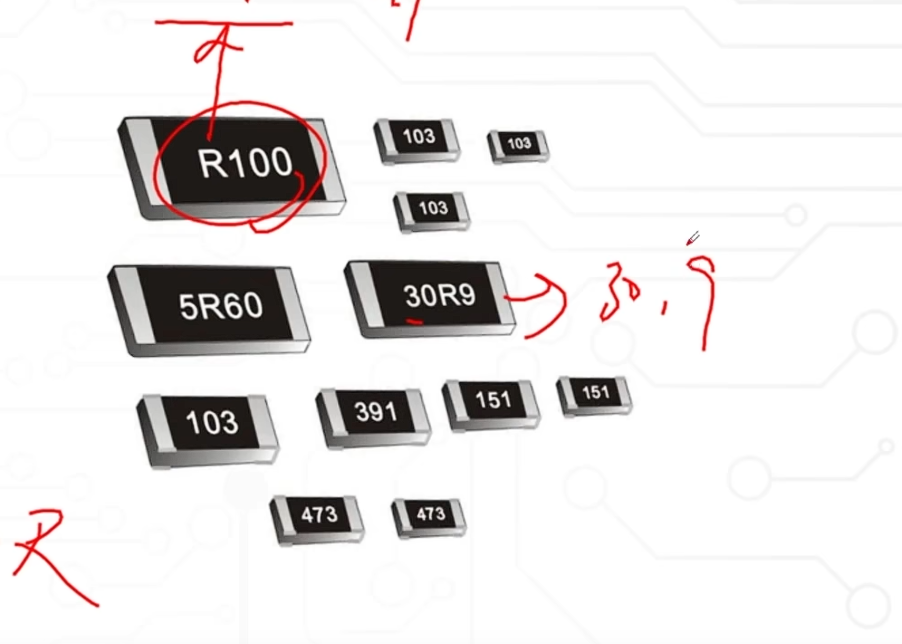

贴片电阻
最后一位是10的n次方
30R9 -> 30.9欧

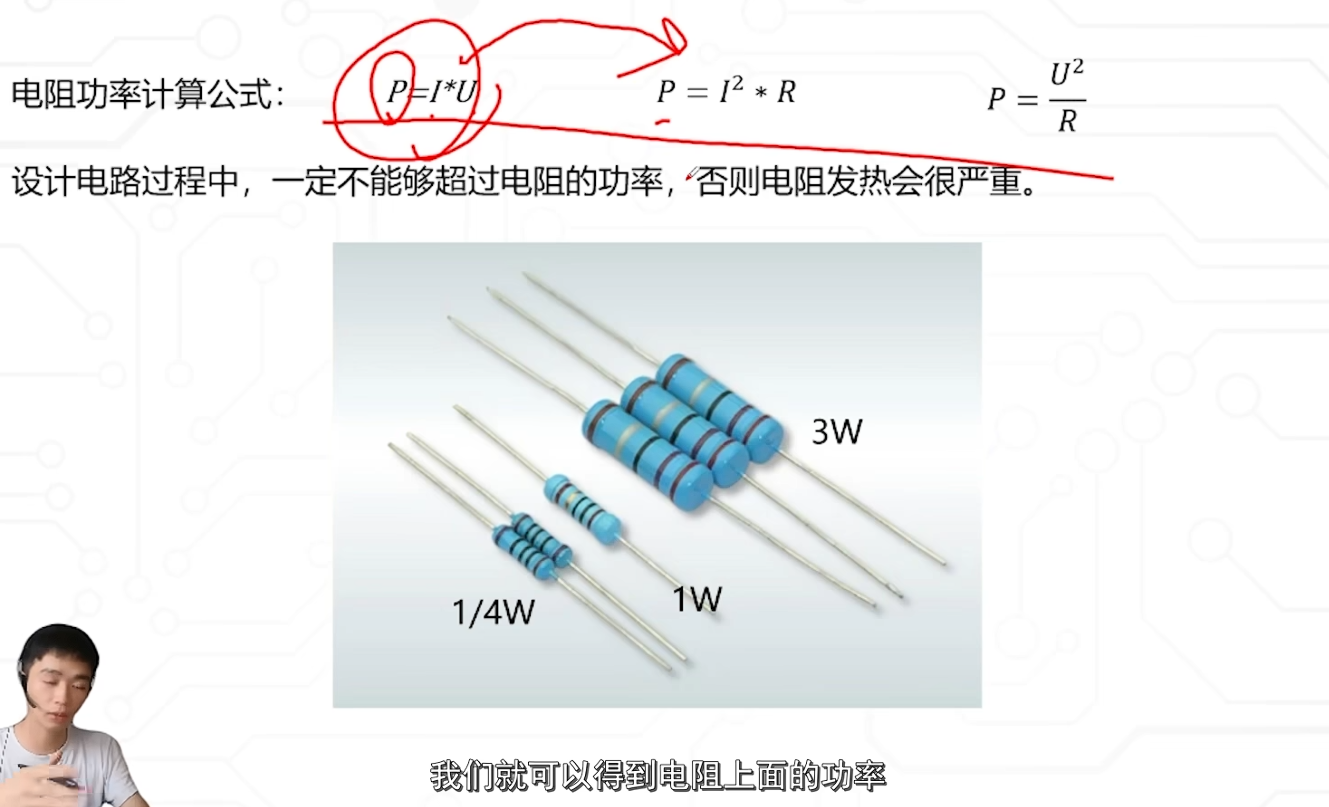

5 电阻的功率

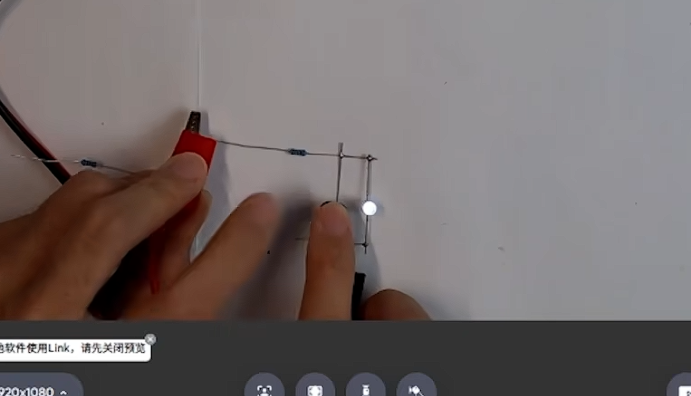

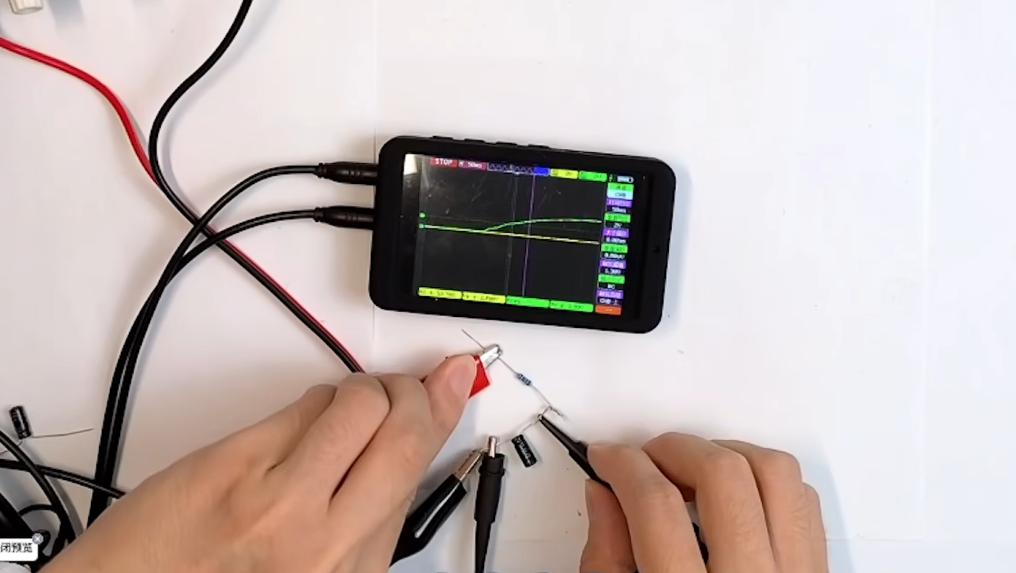

点亮一颗电阻
电阻设计的功率不能超过额定功率

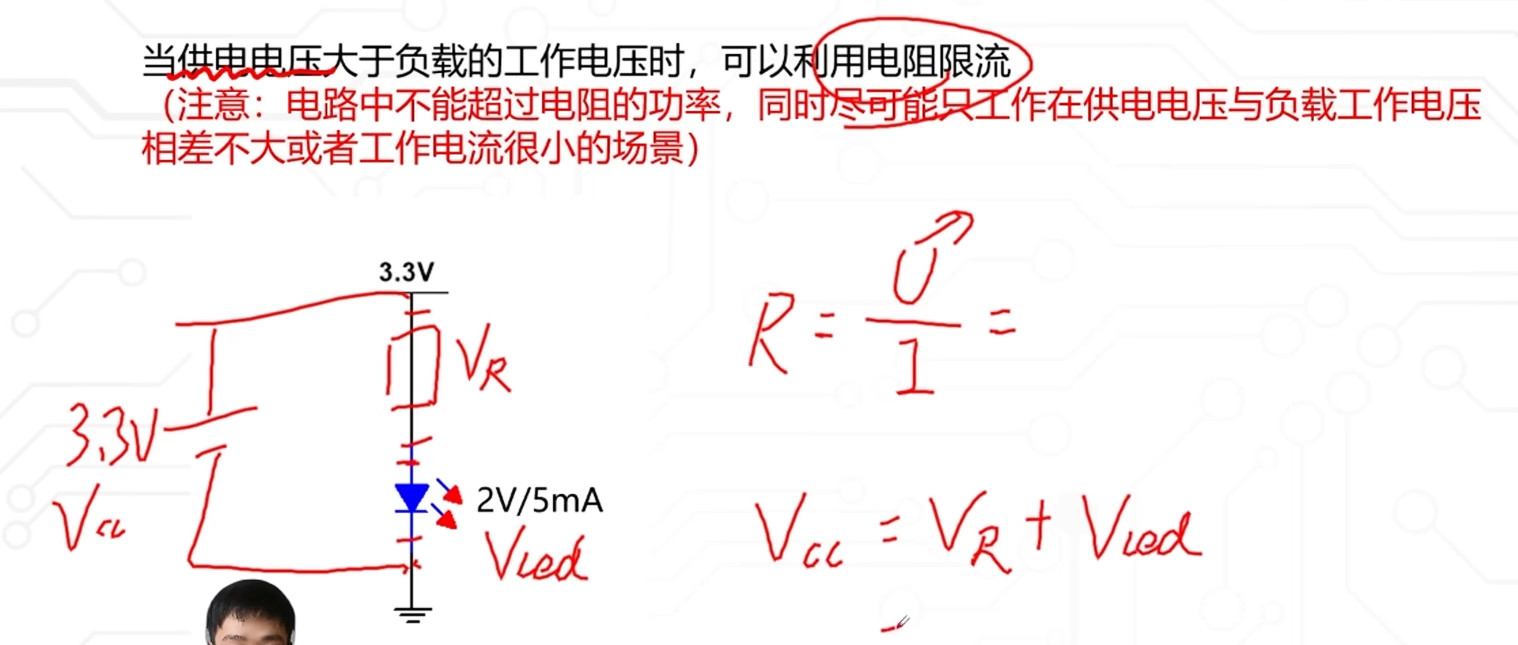

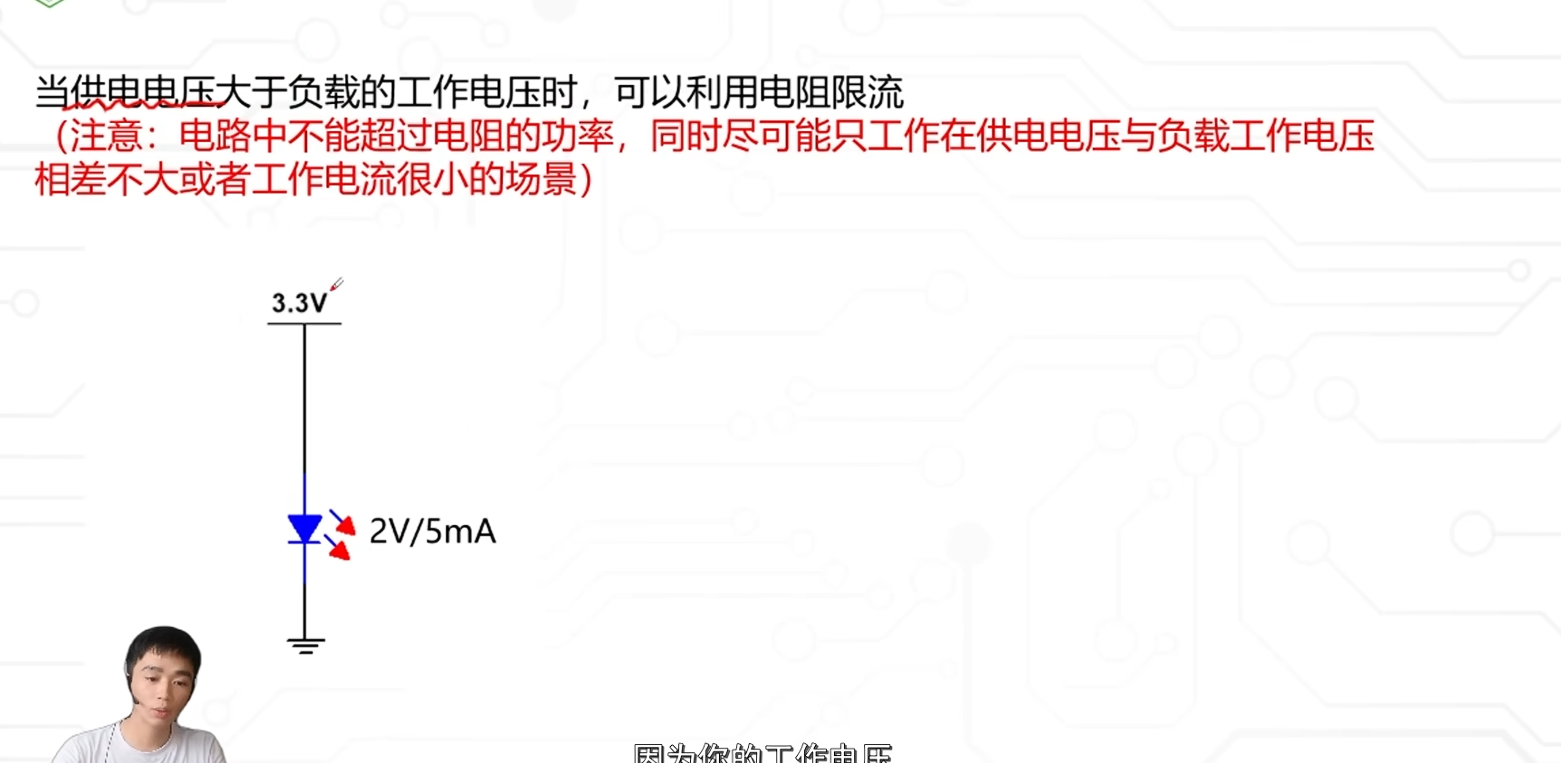

5 电阻的限流作用
供电电压大于负载电压时，可以使用电阻限流

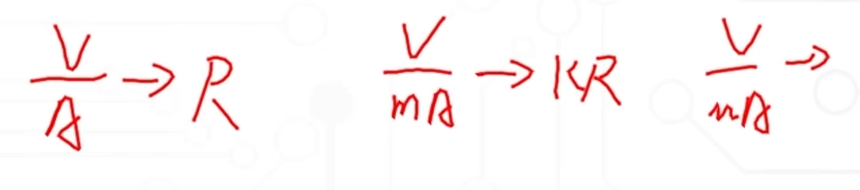

计算技巧
v/mA = k欧
v/MA = M 欧

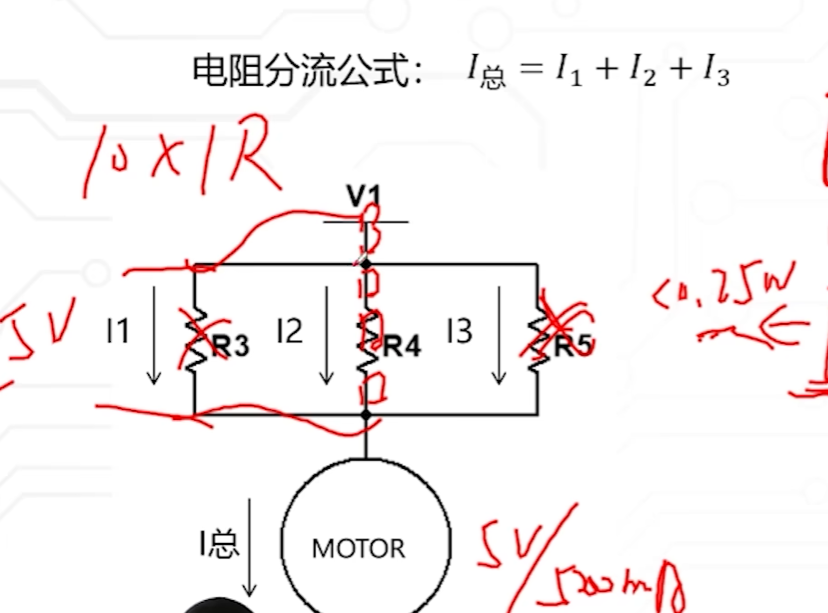

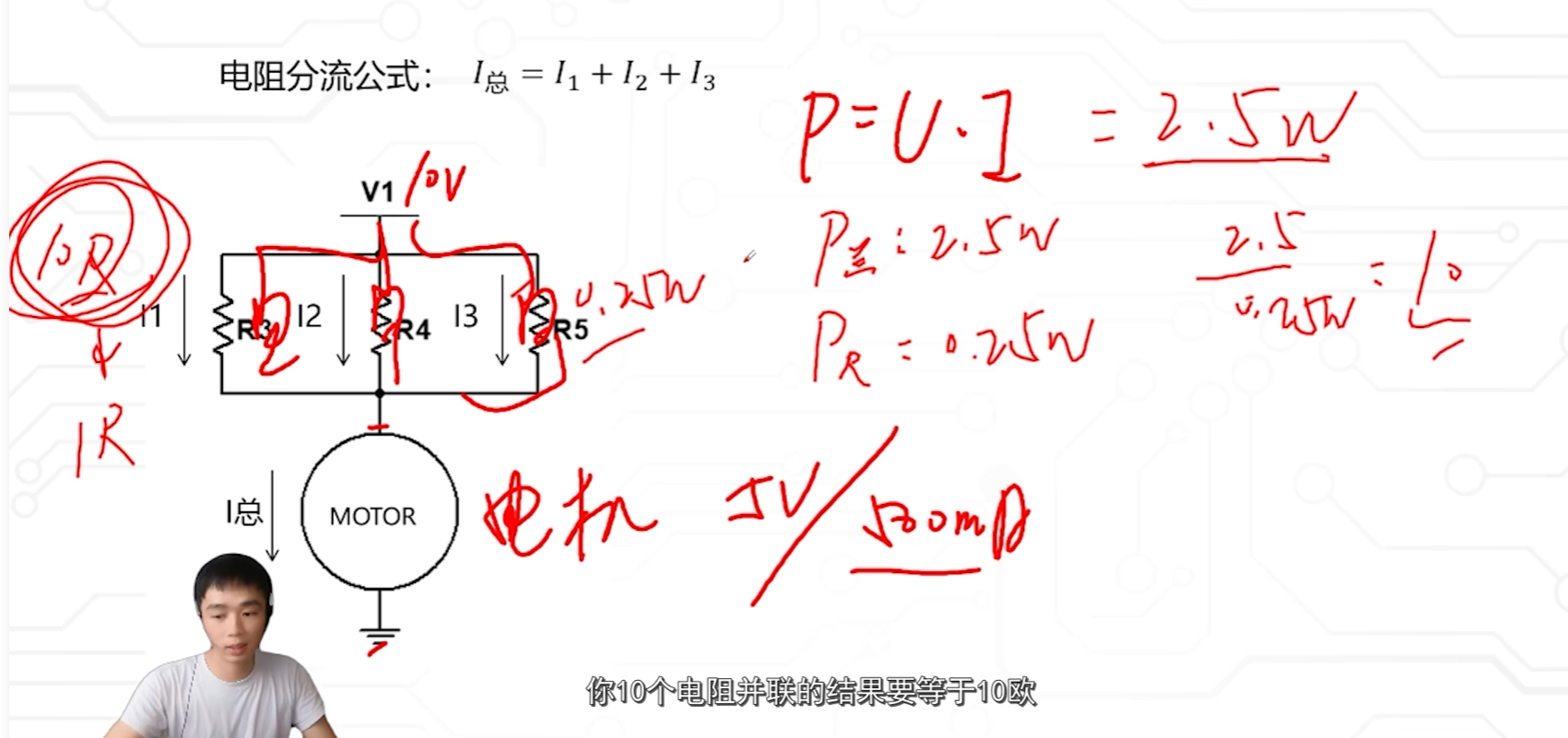

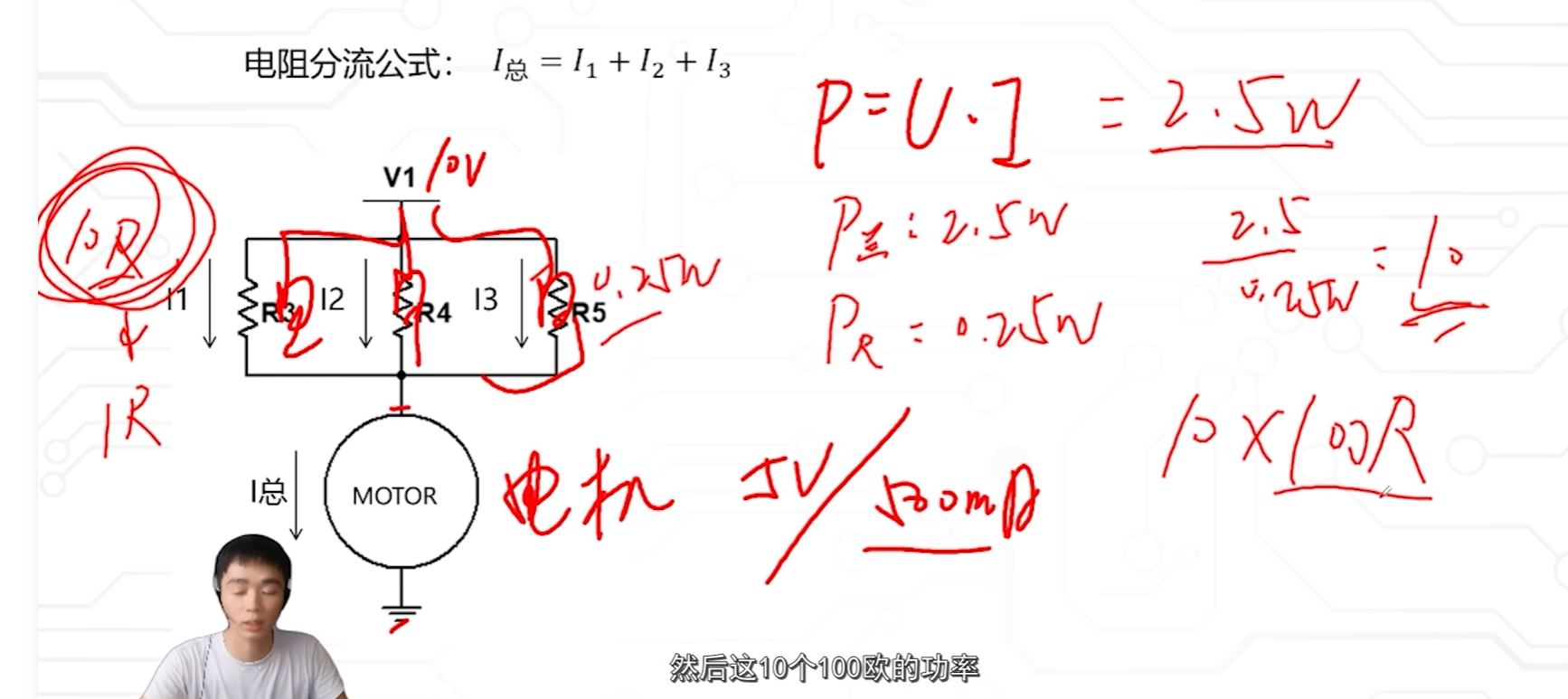

6 电阻分流
拿电阻限流（不推荐）
计算完后总电阻阻值不能变
P= UI（计算需要分的功率）
P/每个电阻额定功率 = 需要并联的电阻个数
如果是拿10欧电阻计算的，那么并联之后电阻总阻值也应该为10欧

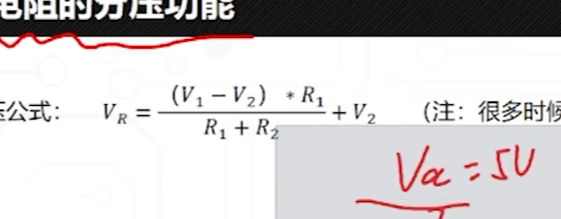

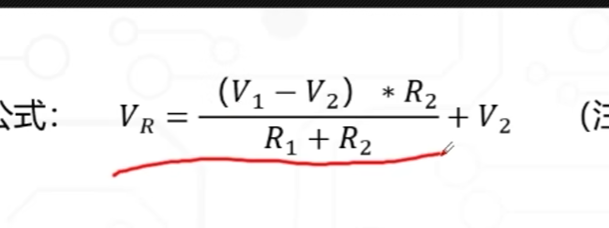

7 电阻分压
使用多个电阻，每个电阻的功率很小
中学时学的电路默认V2为0
现实中很多时候并不为0

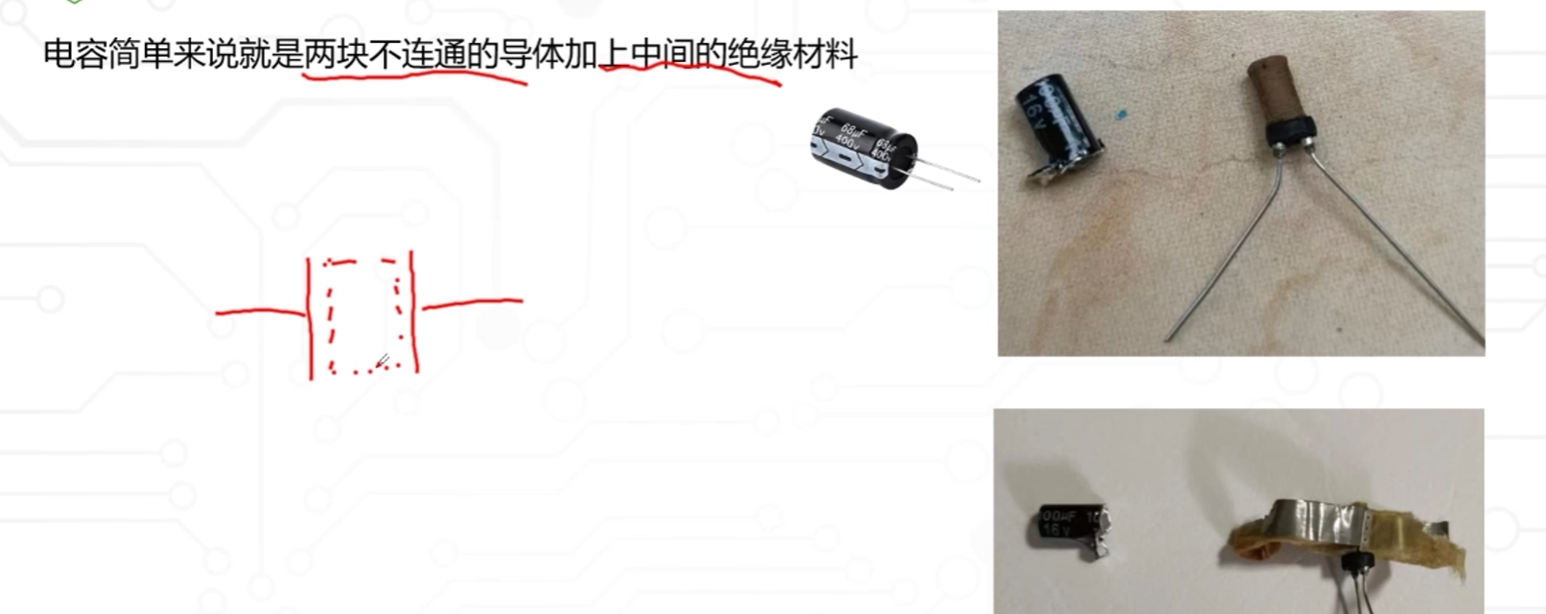

8 电容
上节课的错误，时R2不是R1

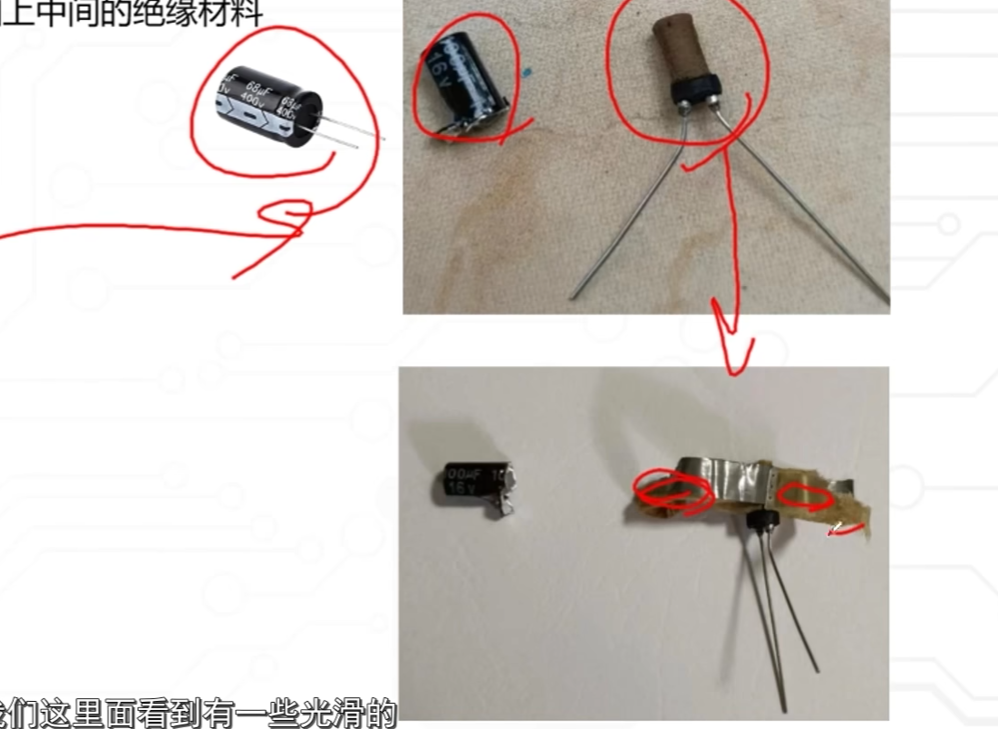

用电解液浸泡后的绝缘材料

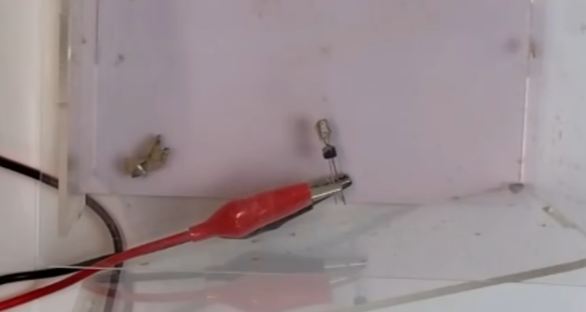

电解电容接反会炸
当反向电压达到一定值时，电流会快速增大
里面发生了化学反应
如果是反向低压则是慢慢发生化学反应换掉
总结
上电前注意是否反接
是否超过额定电压

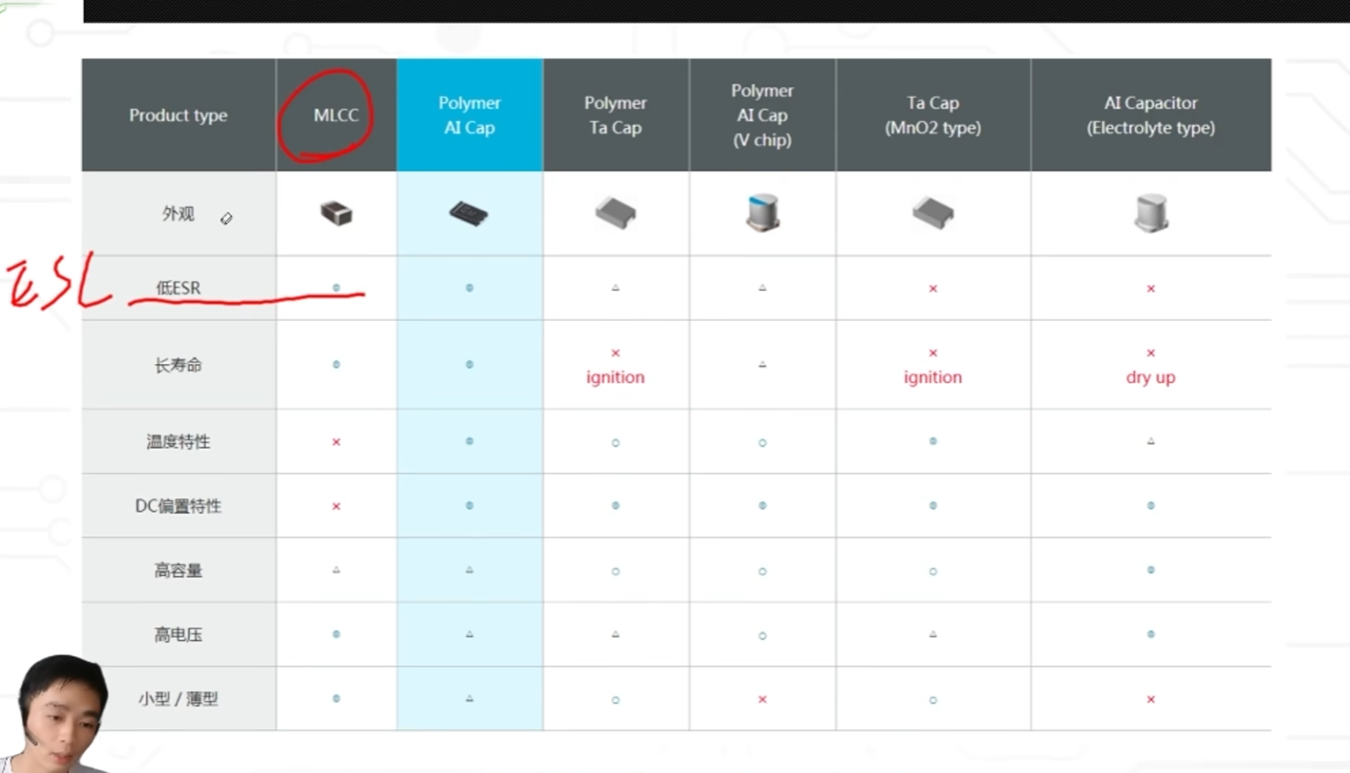

8 常见电容特性

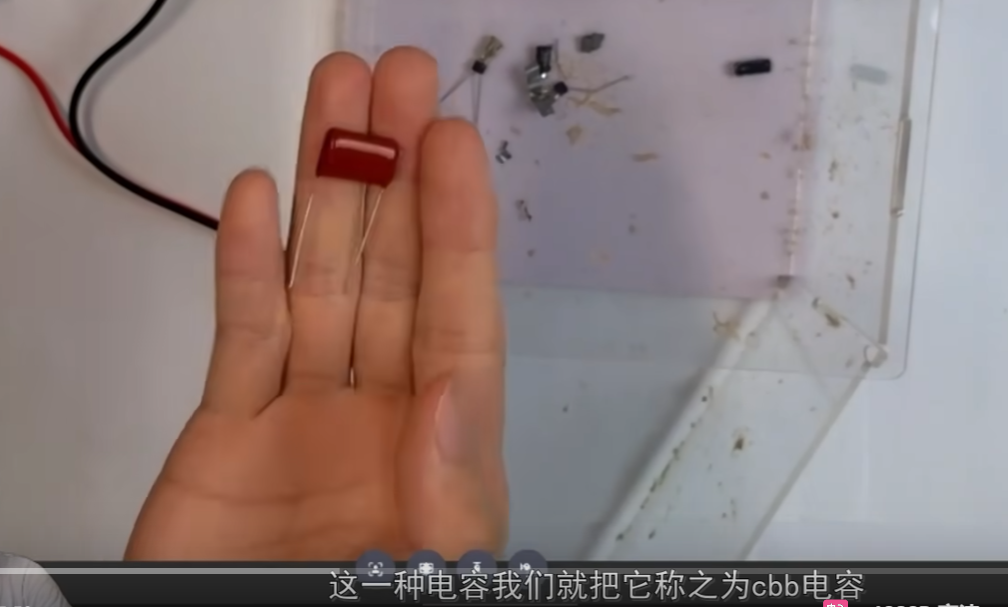

cbb电容
耐压高，不分正反，高频好
ESL低高频特性好
点解电容电解液会挥发，温度越高寿命越短

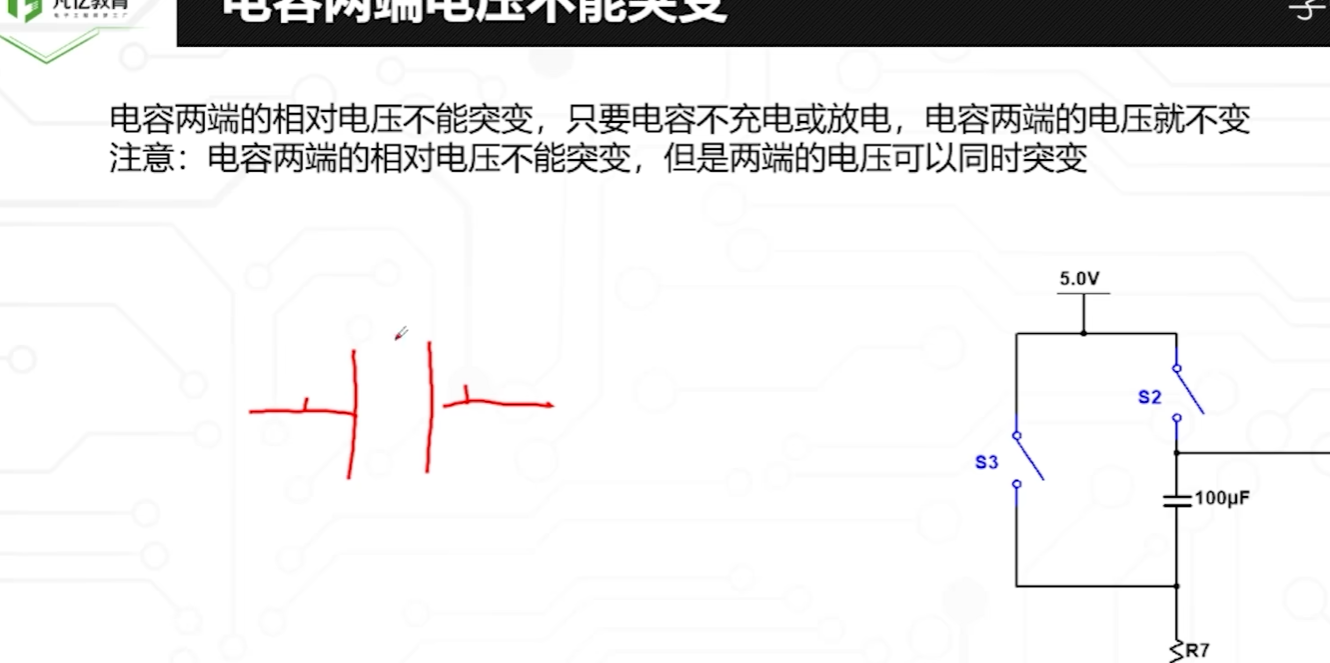

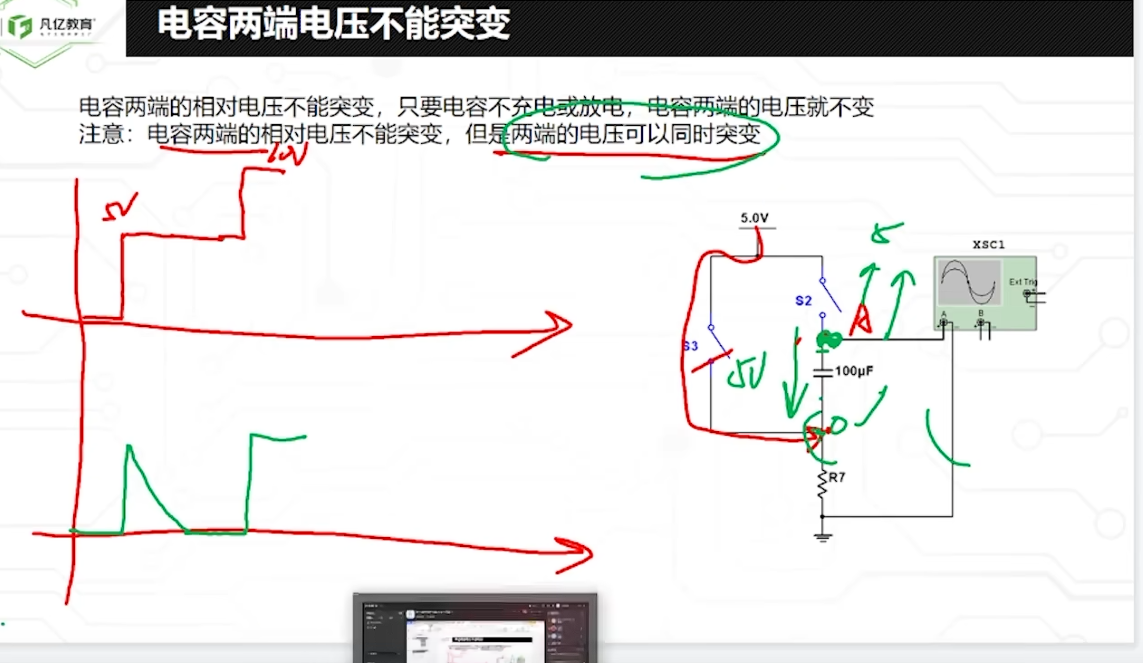

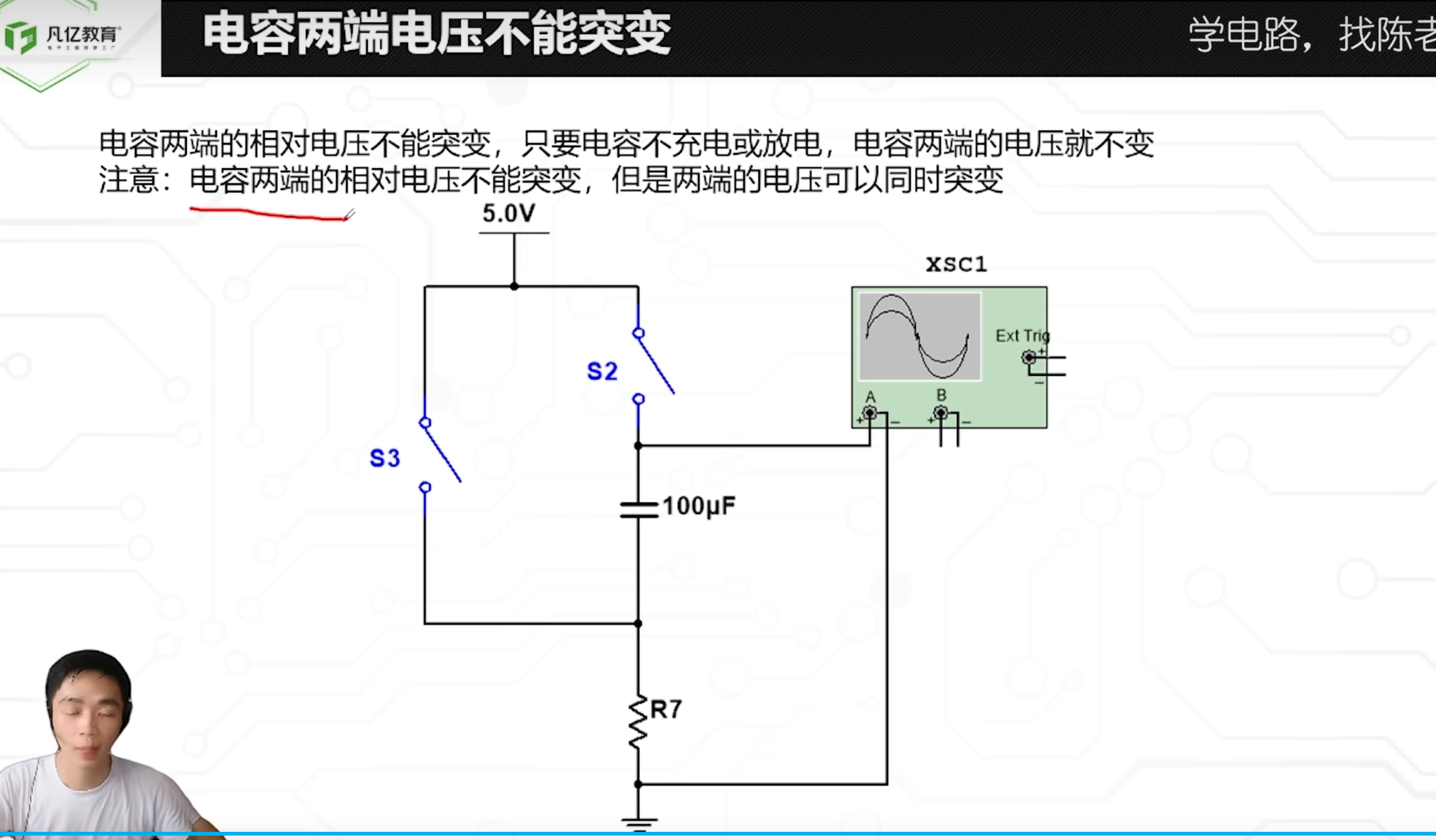

9 电容两端的电压不能突变
想改变电容两端的电压就必须要充放电
而充电/放电需要时间
但是两端可以同时突变

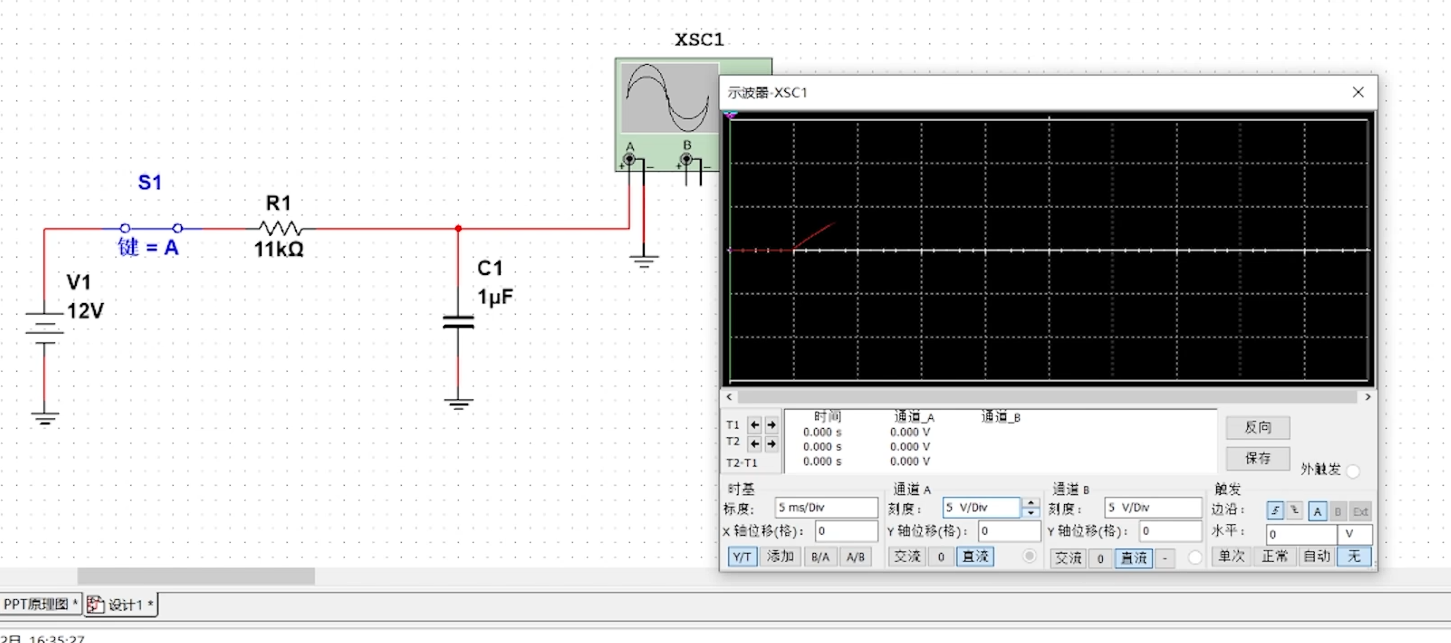

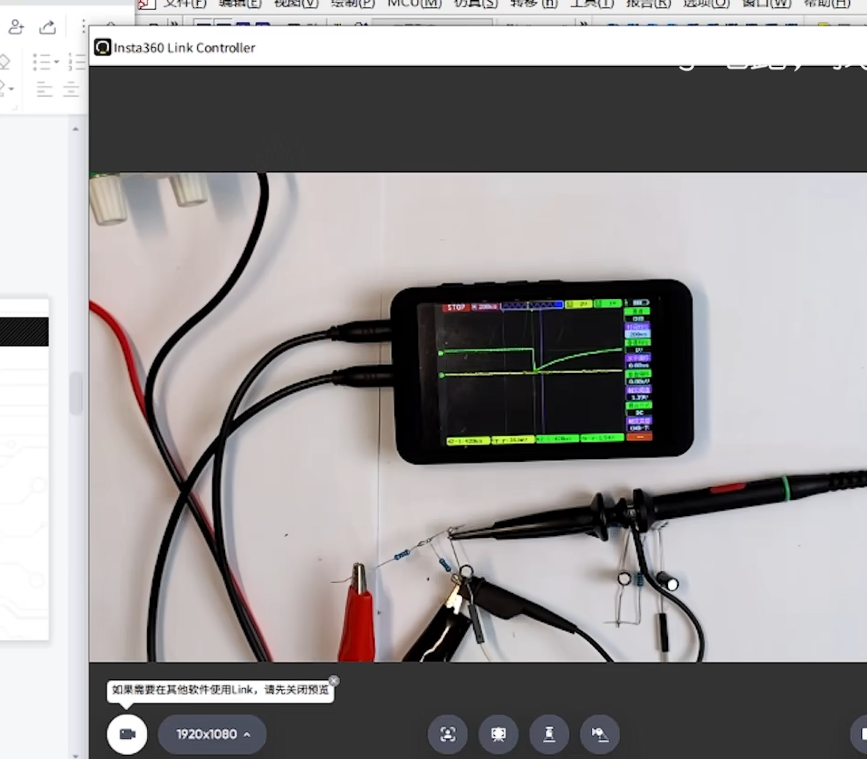

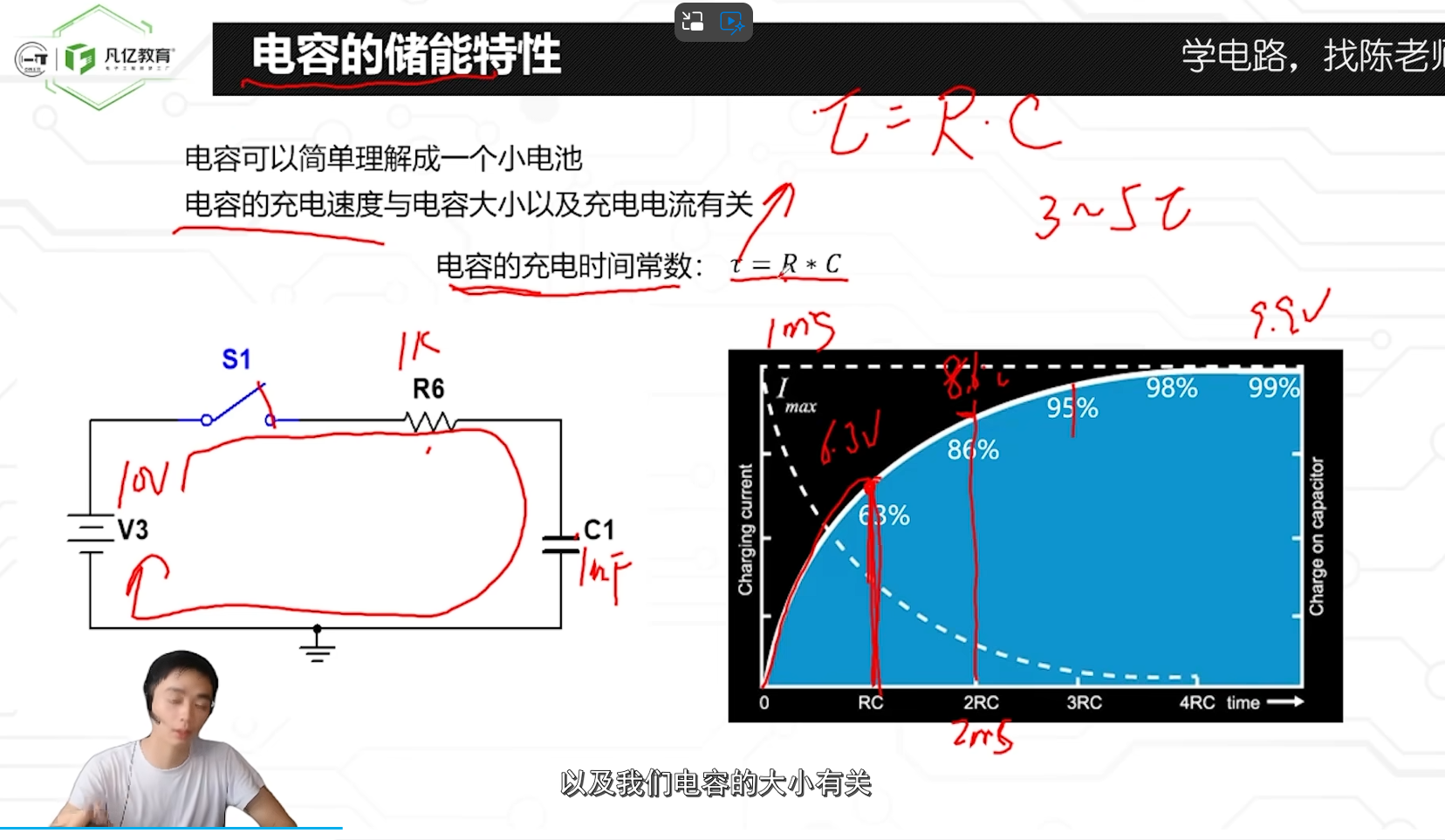

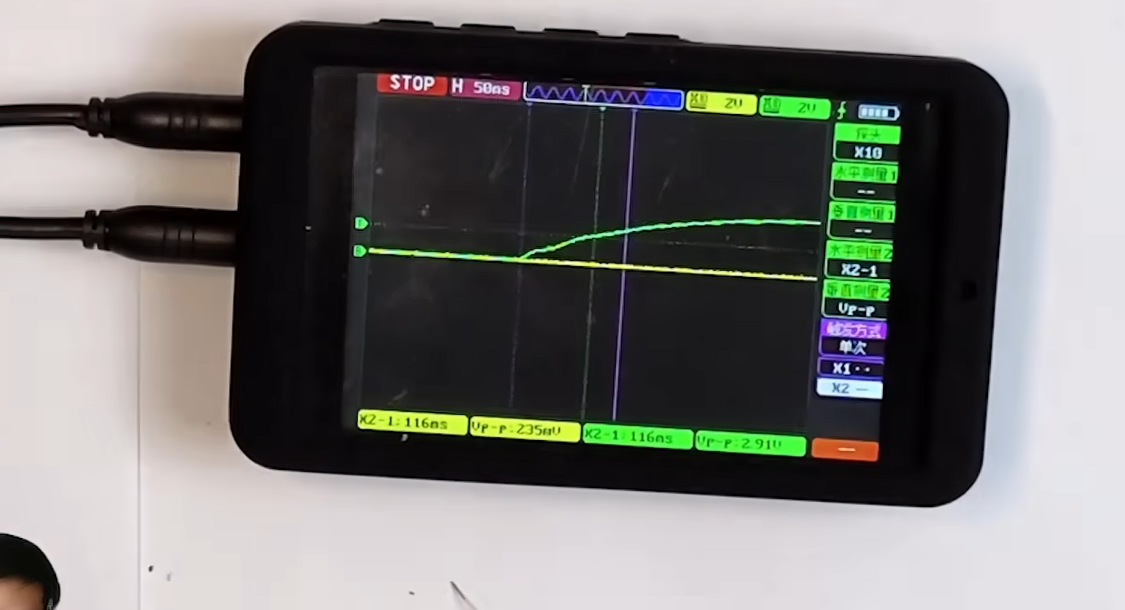

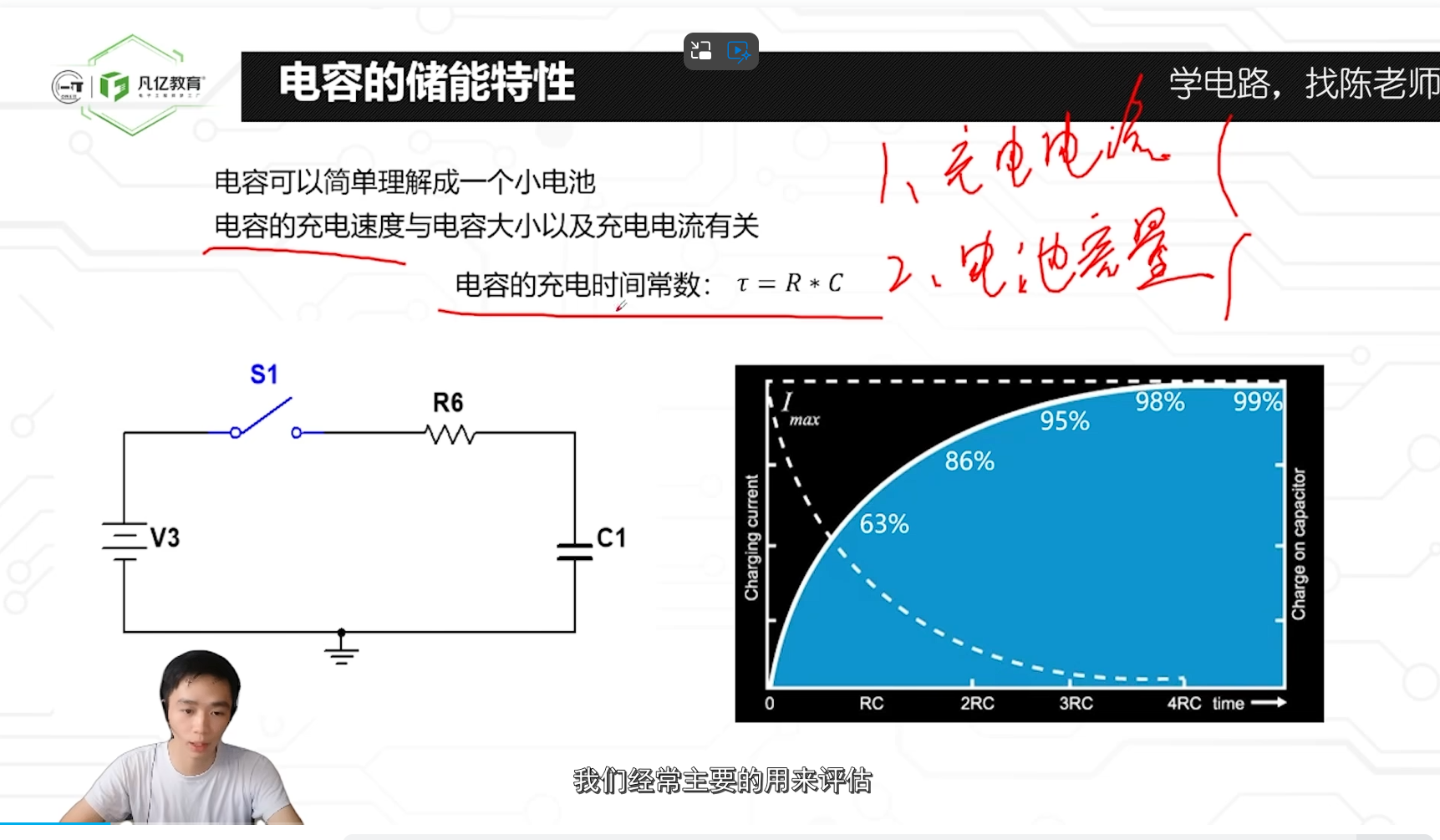

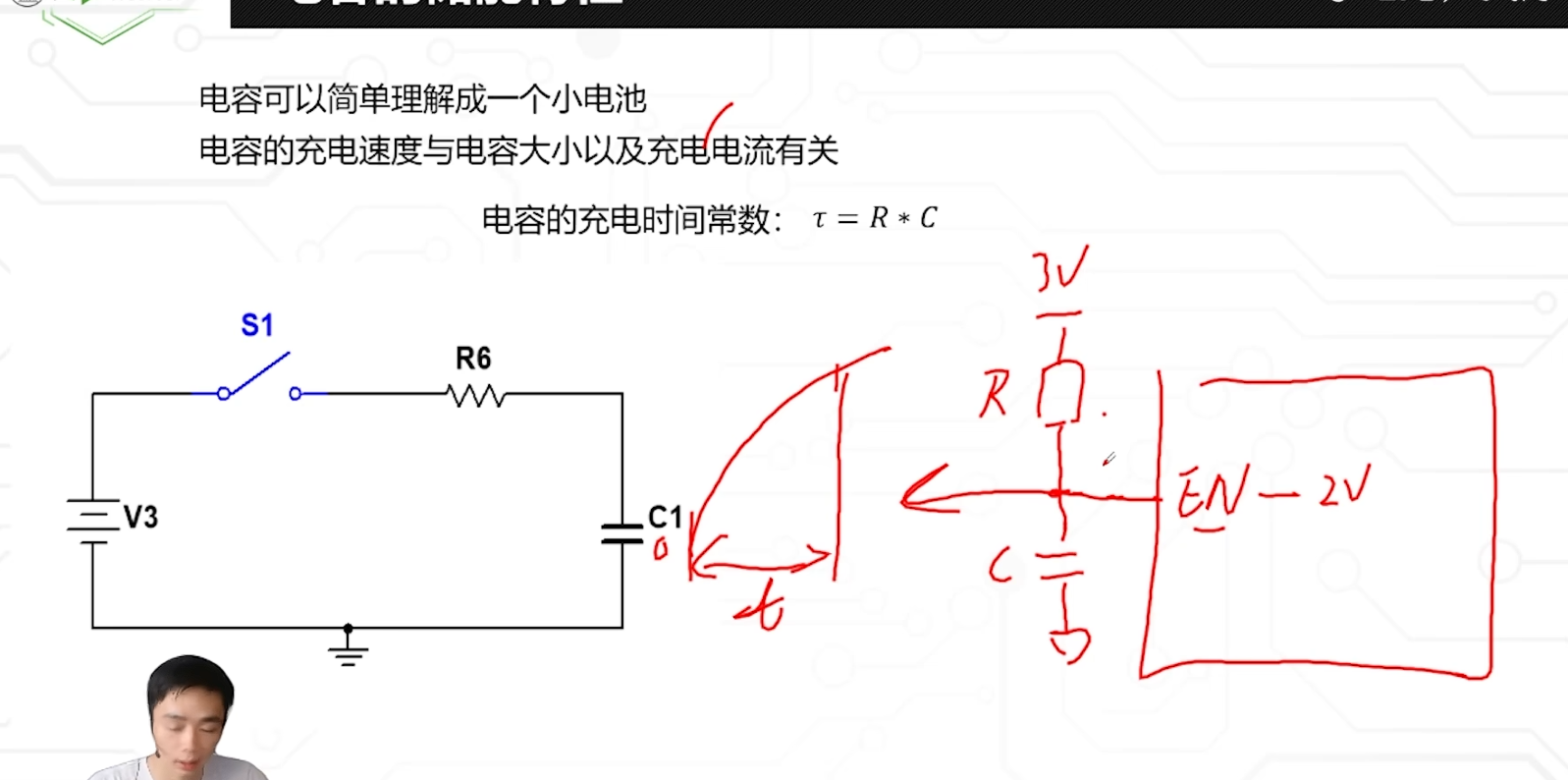

11 利用电容的储能特性实现上电延迟
可以通过设计RC来延迟上电

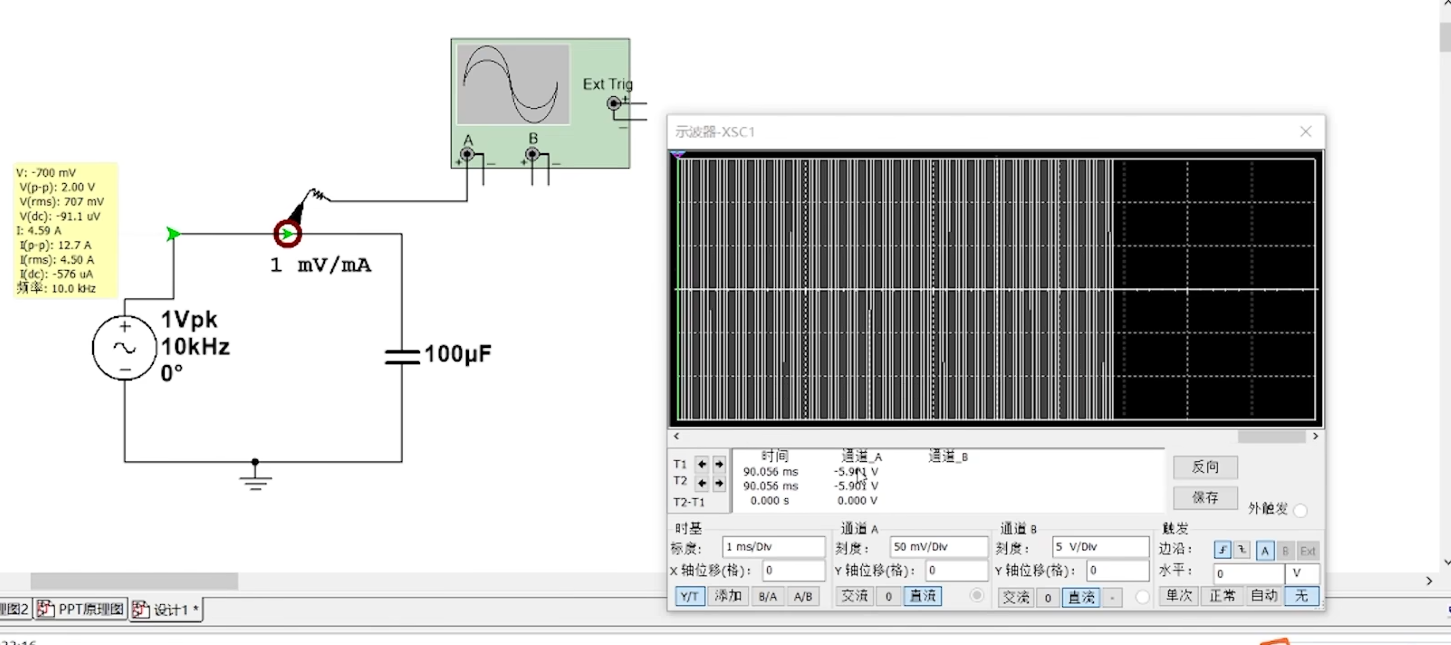

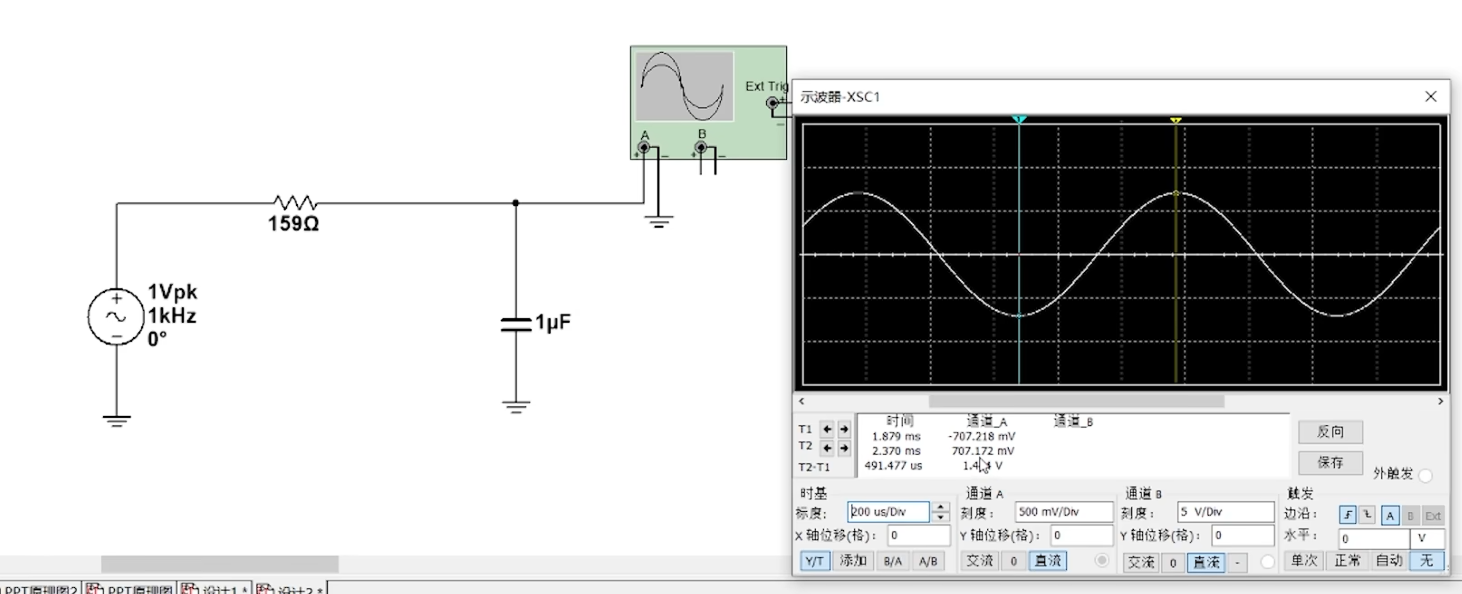

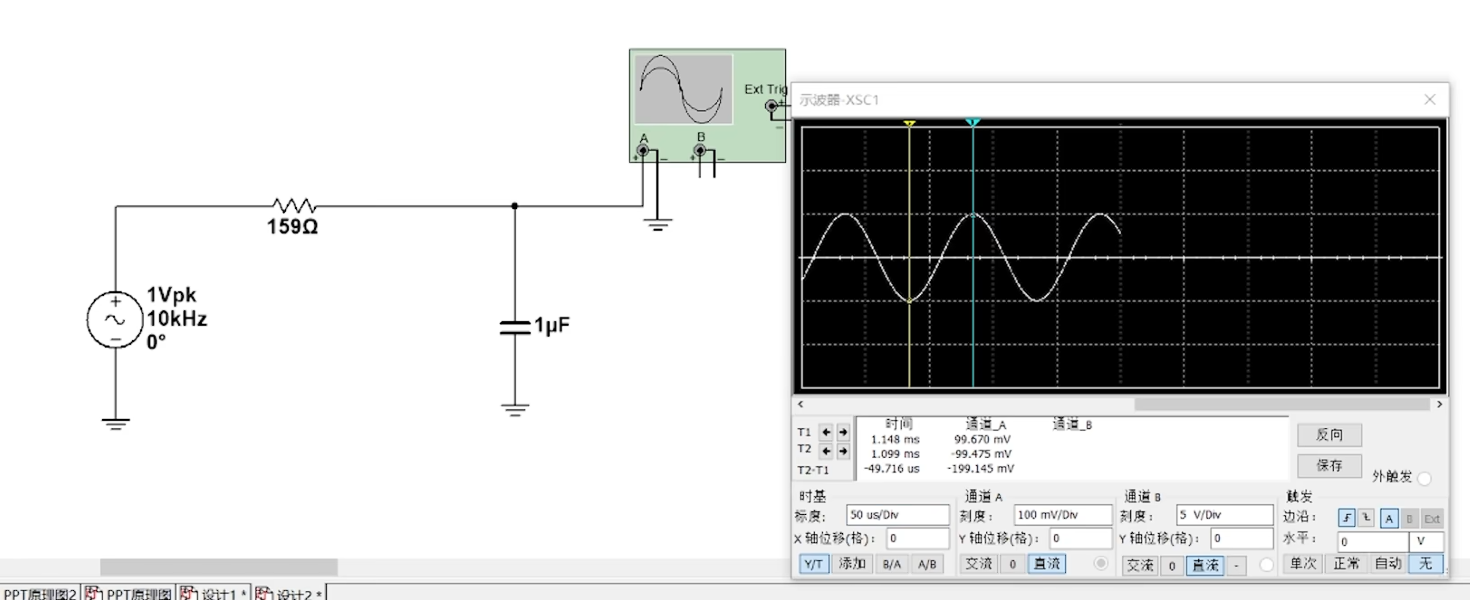

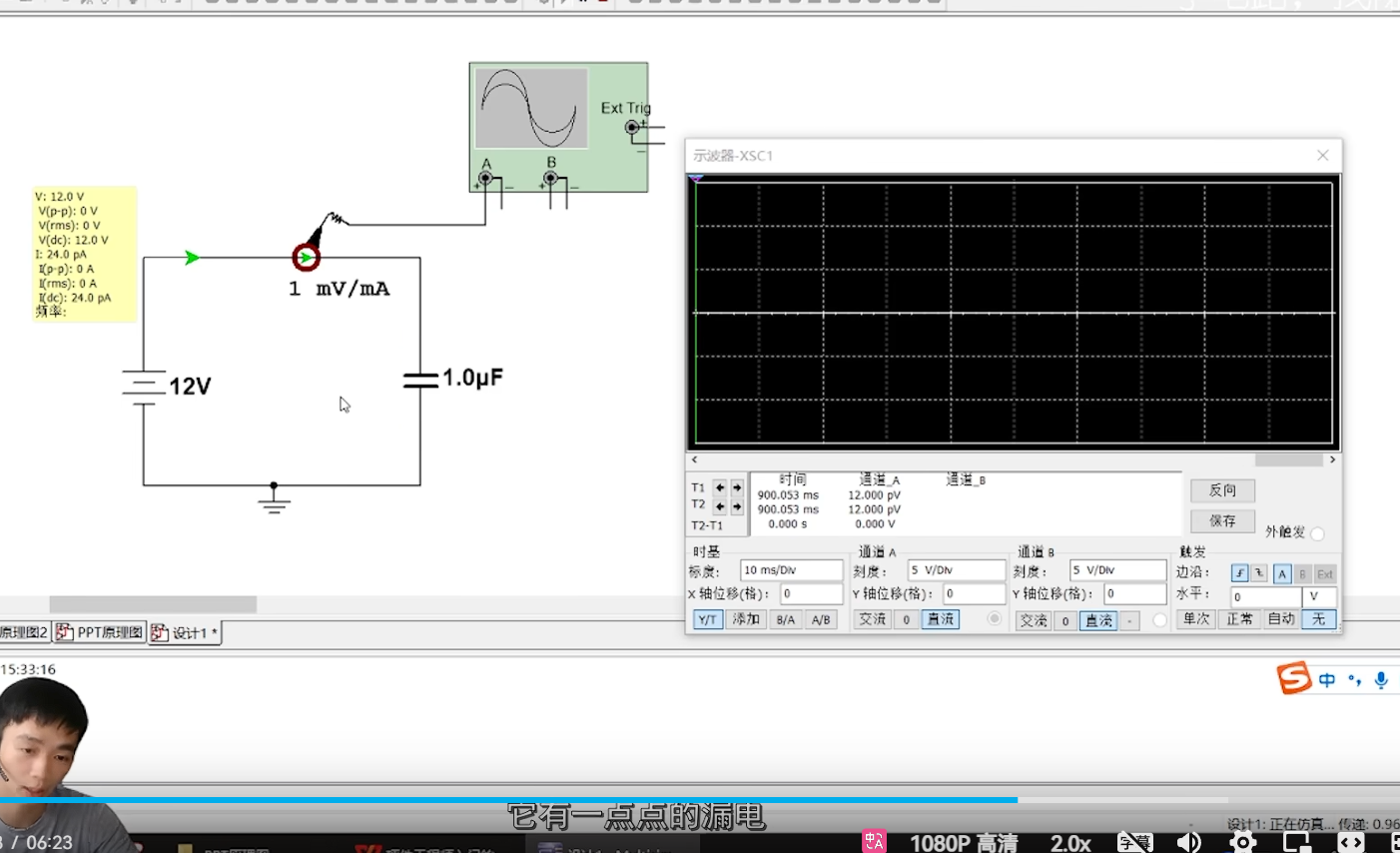

仿真例子
上电

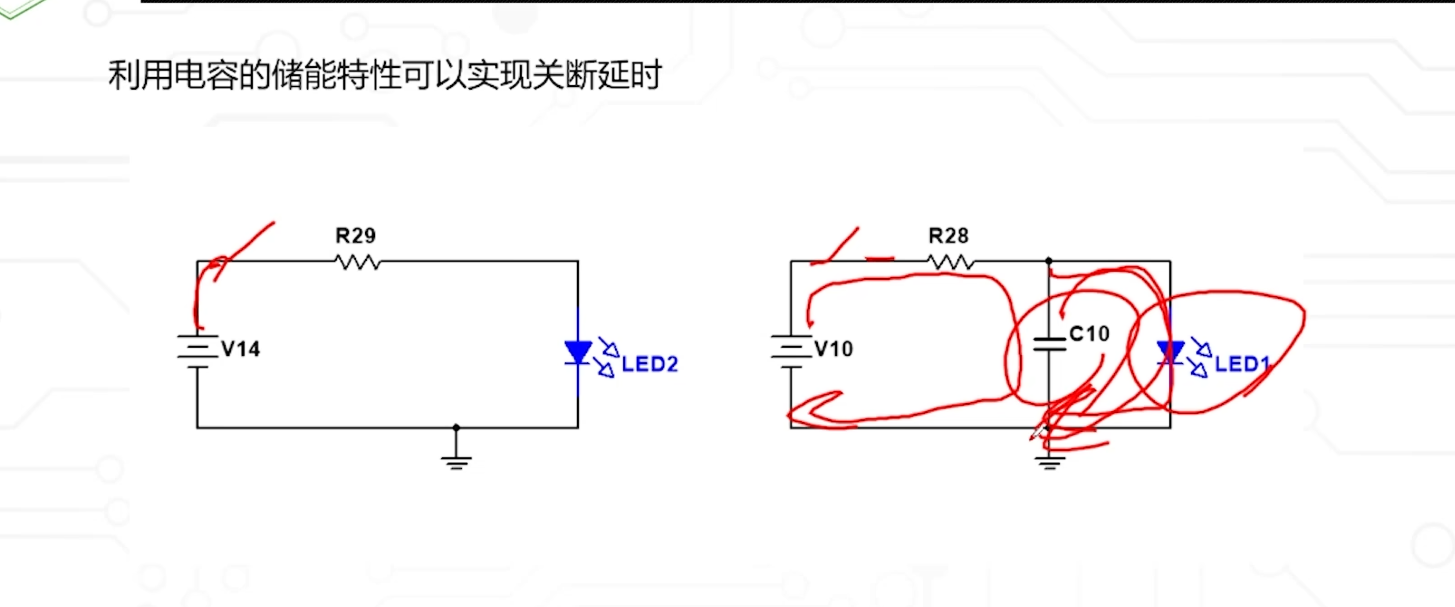

12 利用电容的储能特性实现关断延时

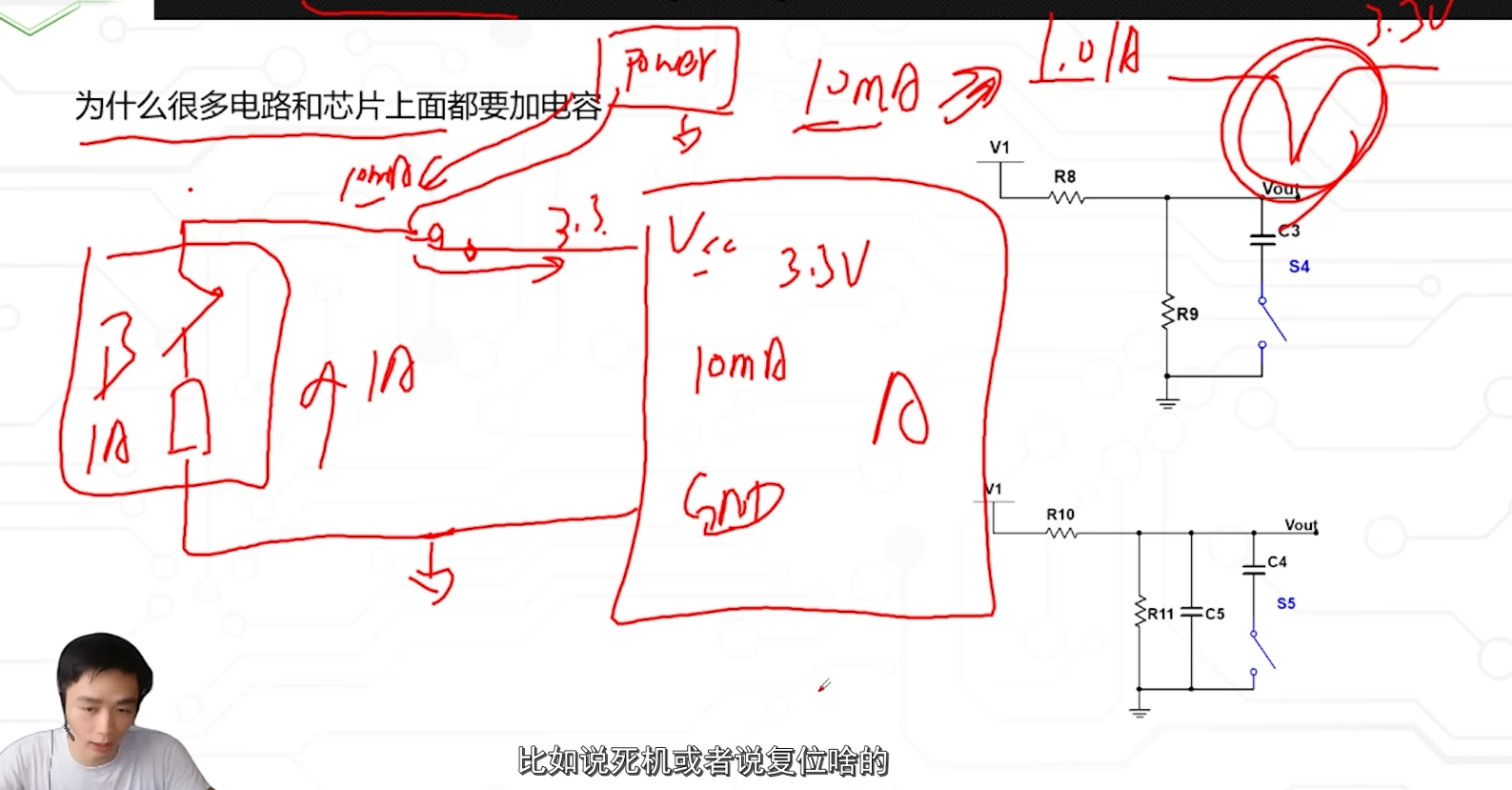

13 电容的稳压作用（滤波）
负载增加时可能会导致电压跌落
这是个非常严重的问题
可能会导致电压跌落
这时候我们可以使用电容稳压
电压跌落
加电容
稳定电压

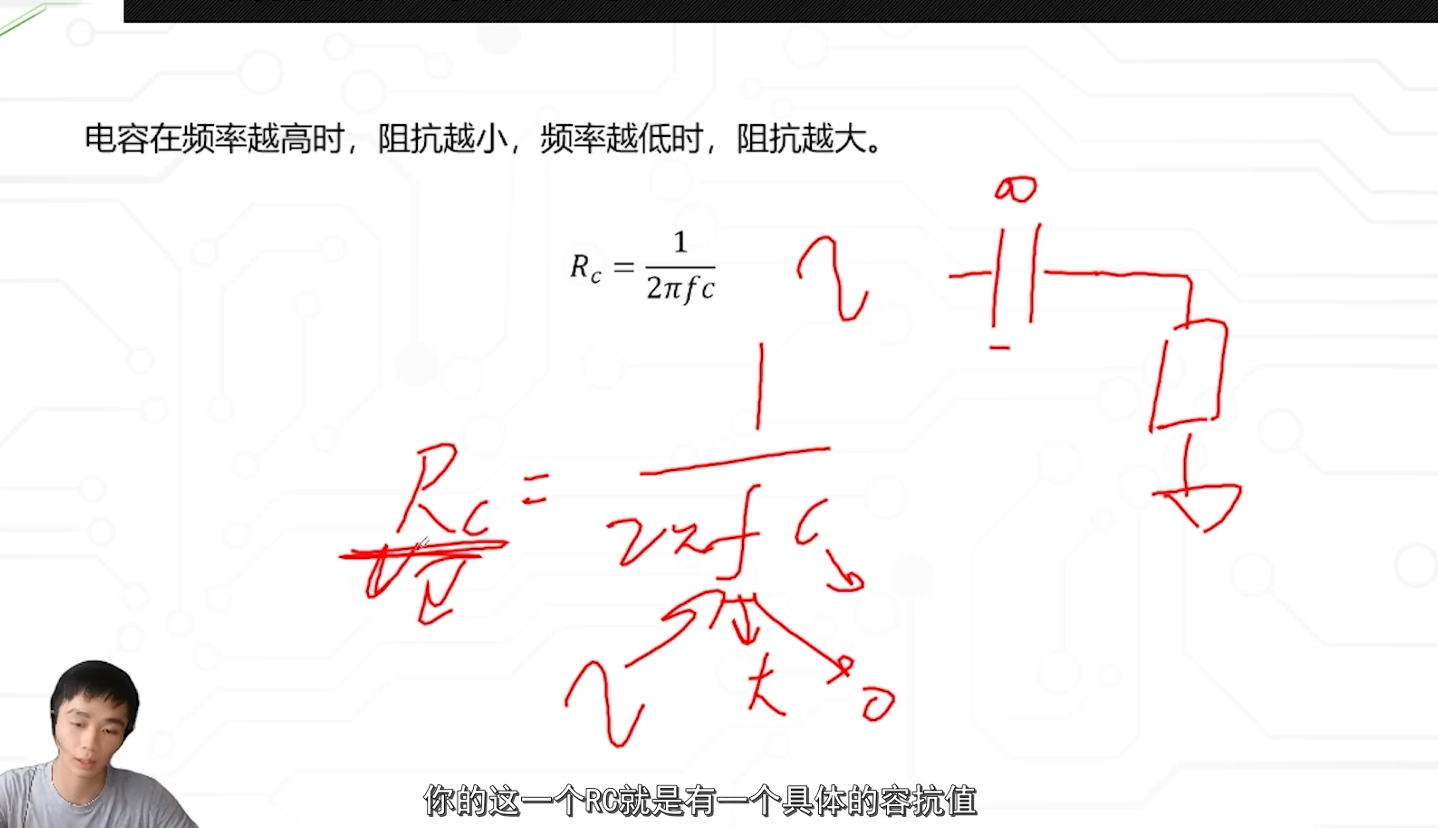

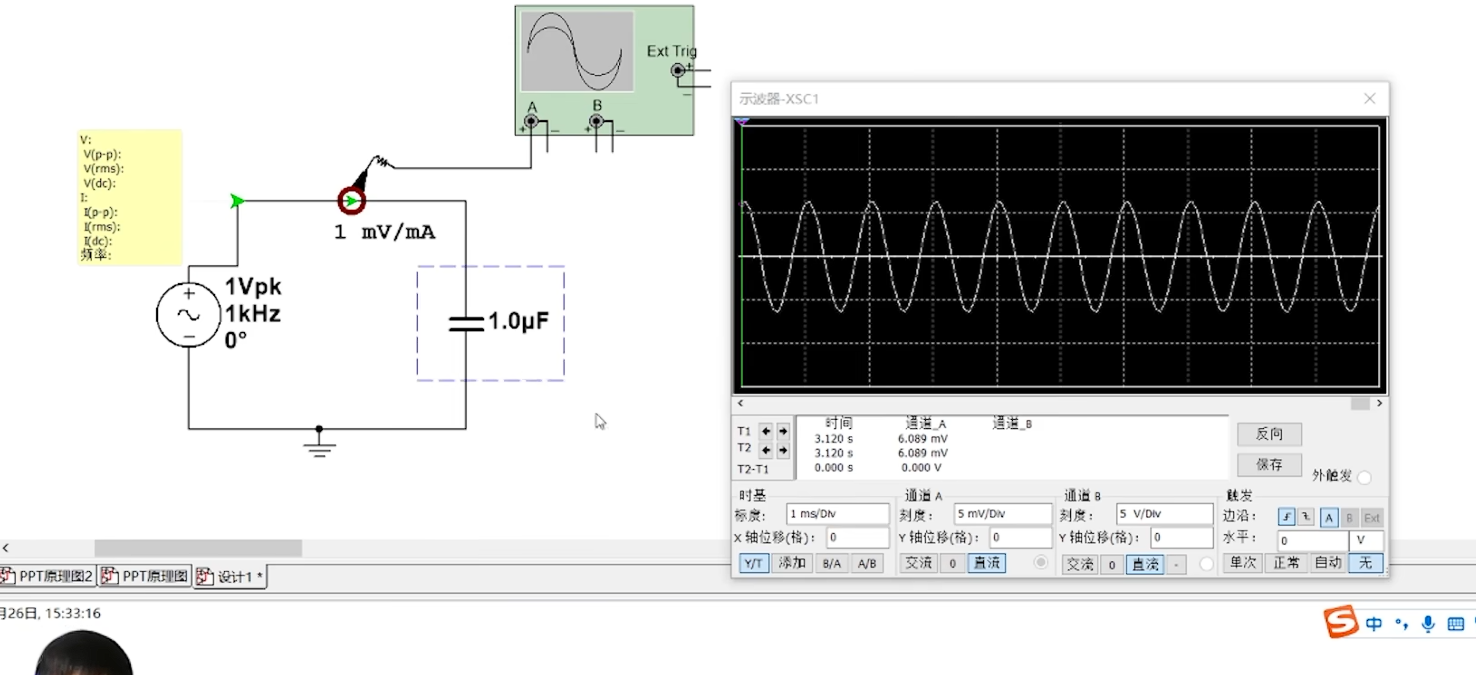

14 容抗的计算公式
直流
交流
增大频率，电流增大

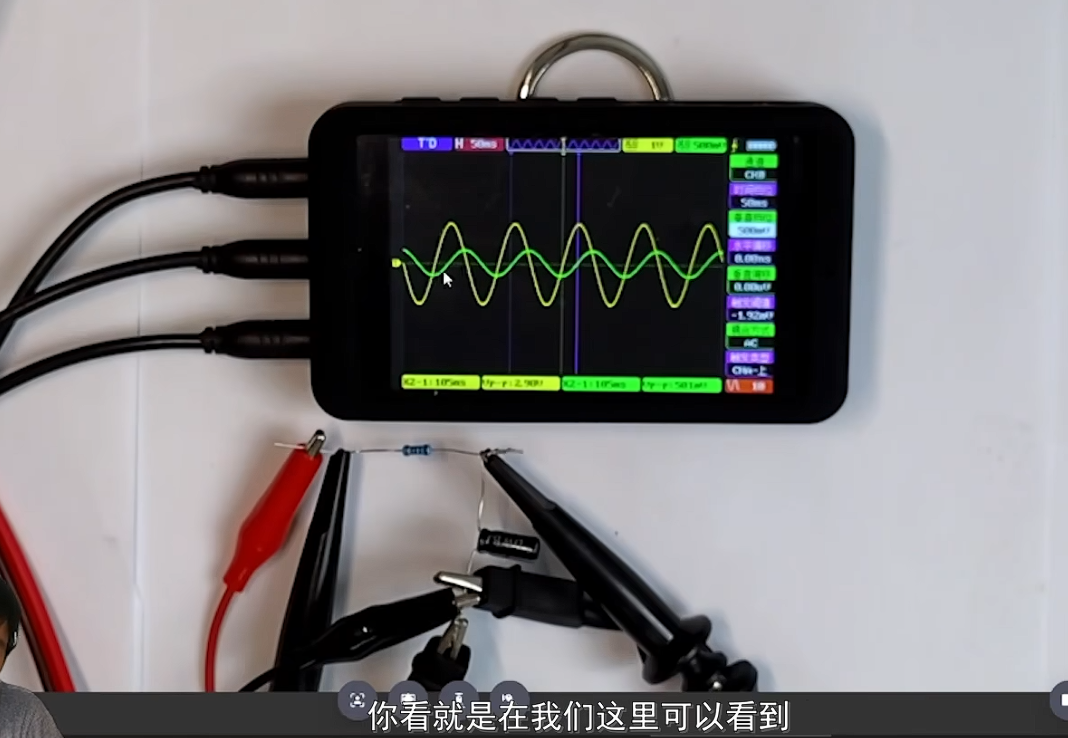

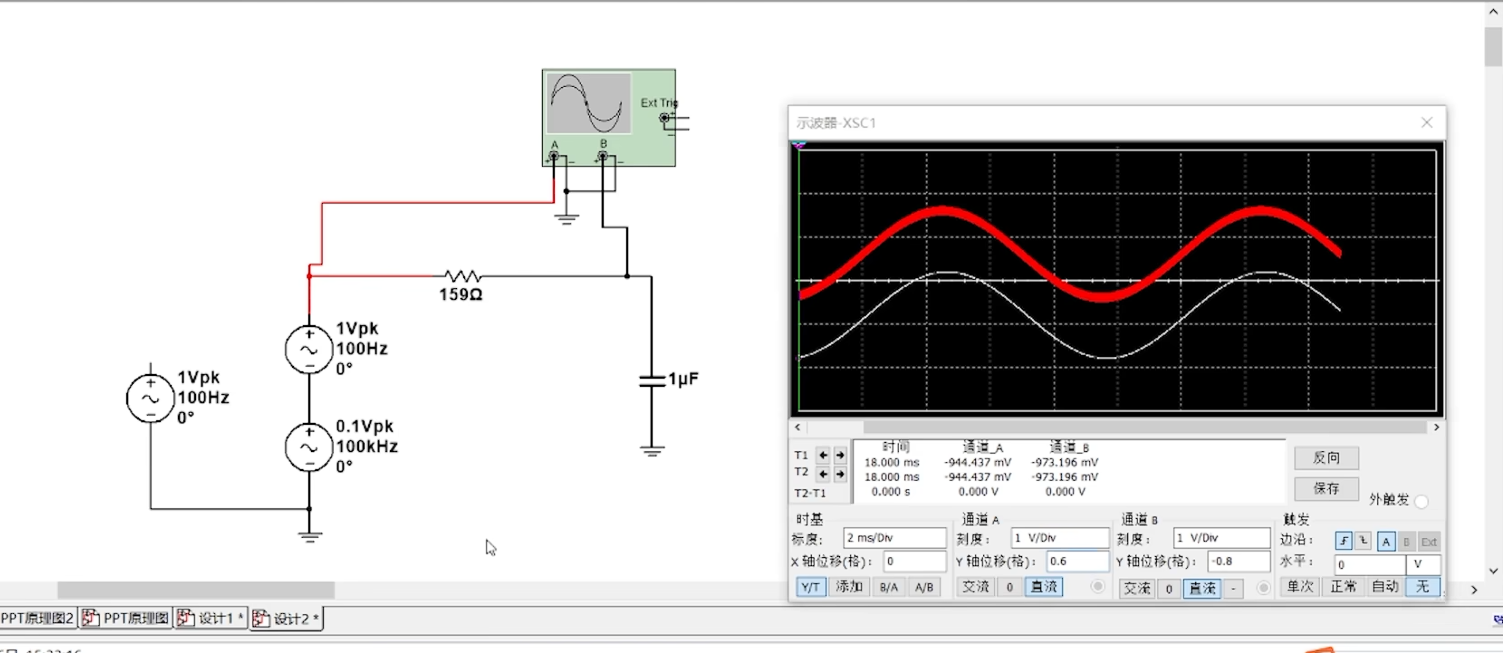

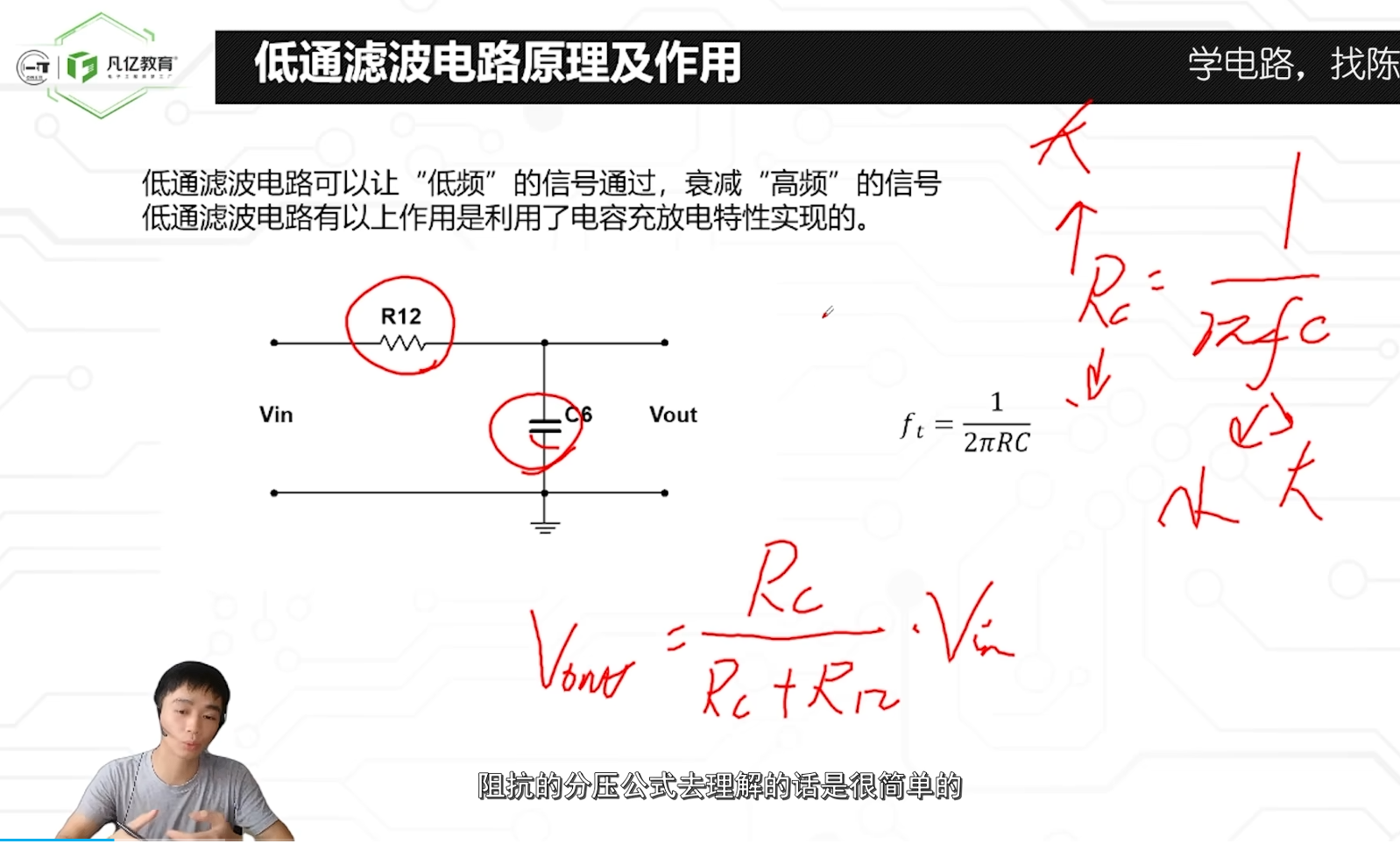

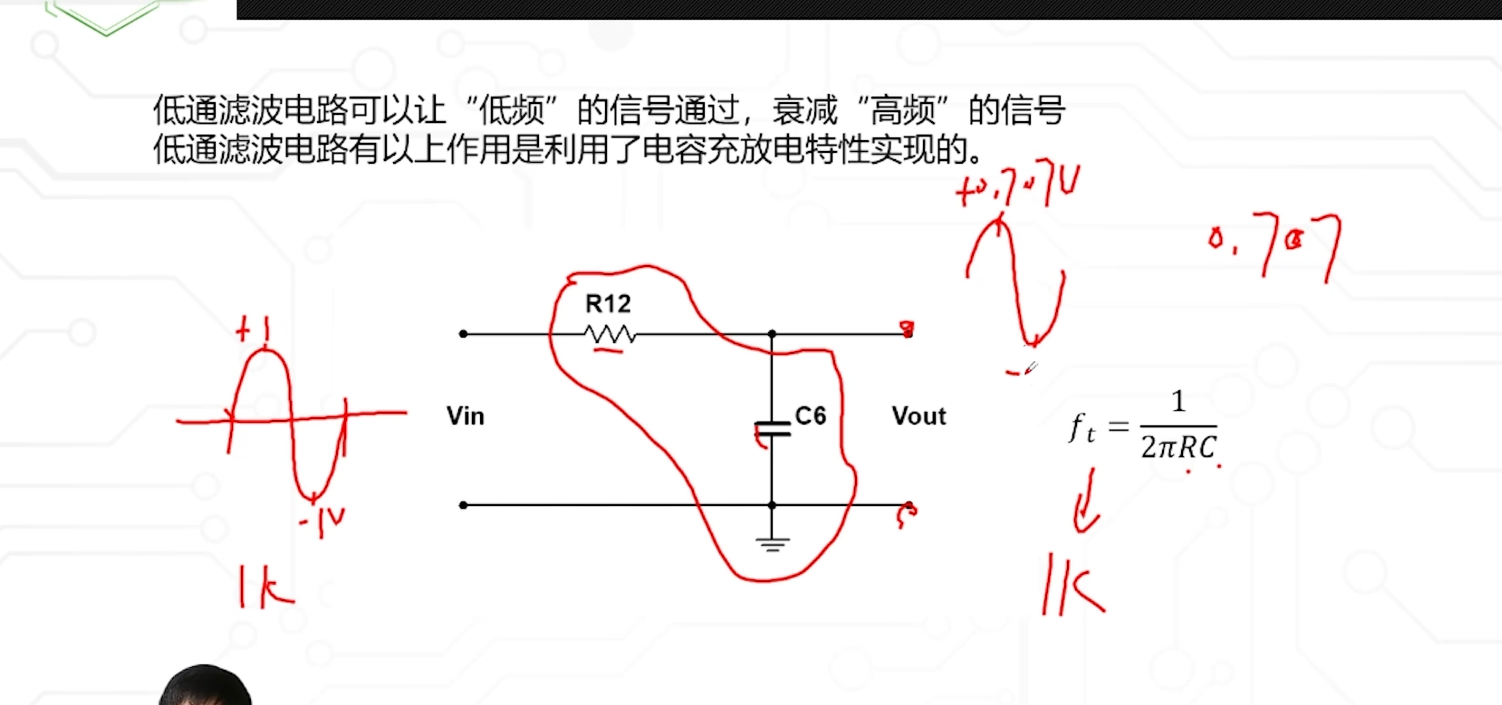

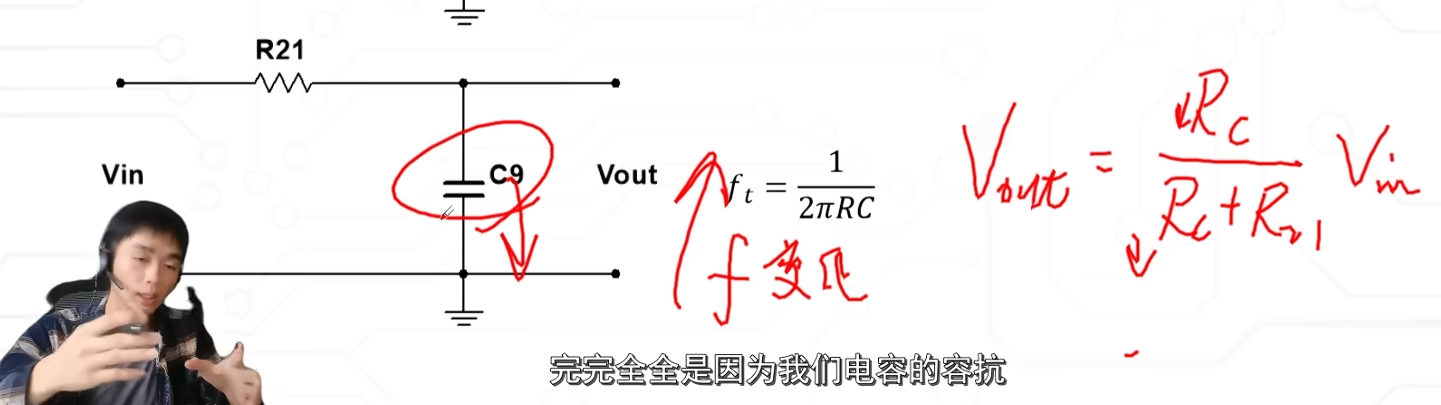

15 低通滤波电路原理及作用
当输入信号的频率高于电容的截止频率时，输出会有衰减

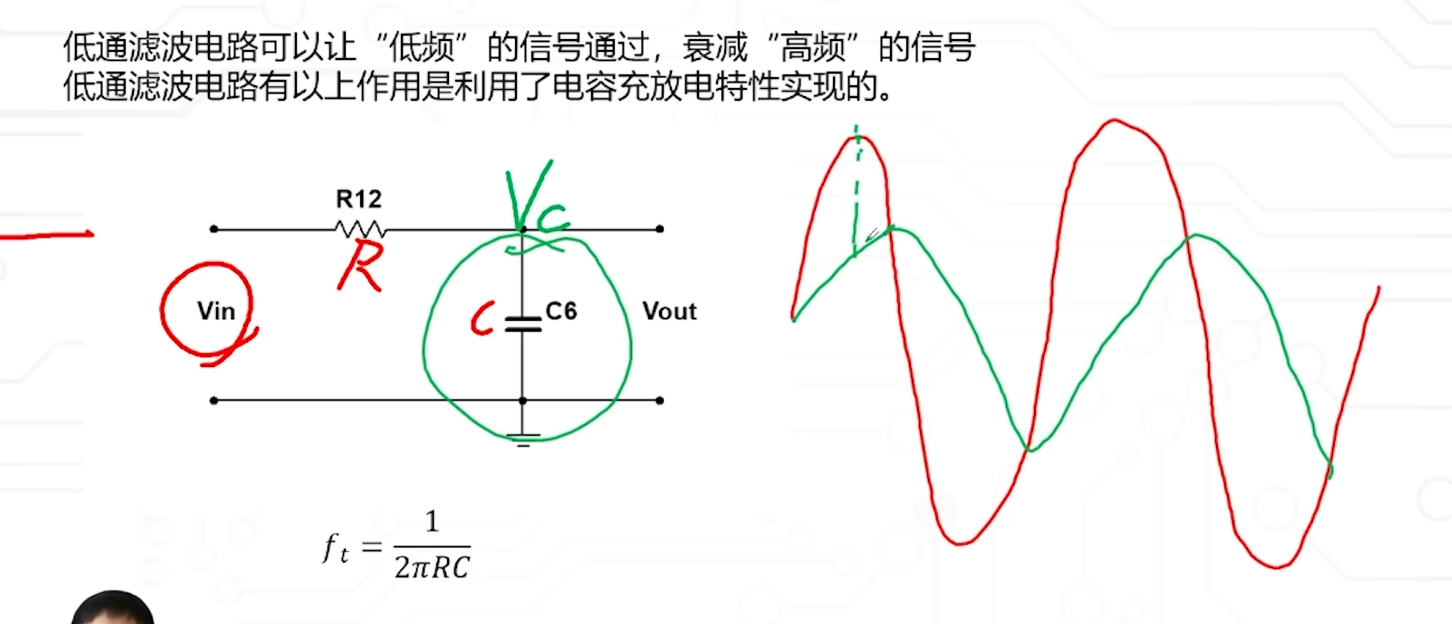

16 低通滤波电路的本质原理
利用阻抗分压理解
本质
电容的充放电
电容的充放电速度跟不上输入电压的变化速度

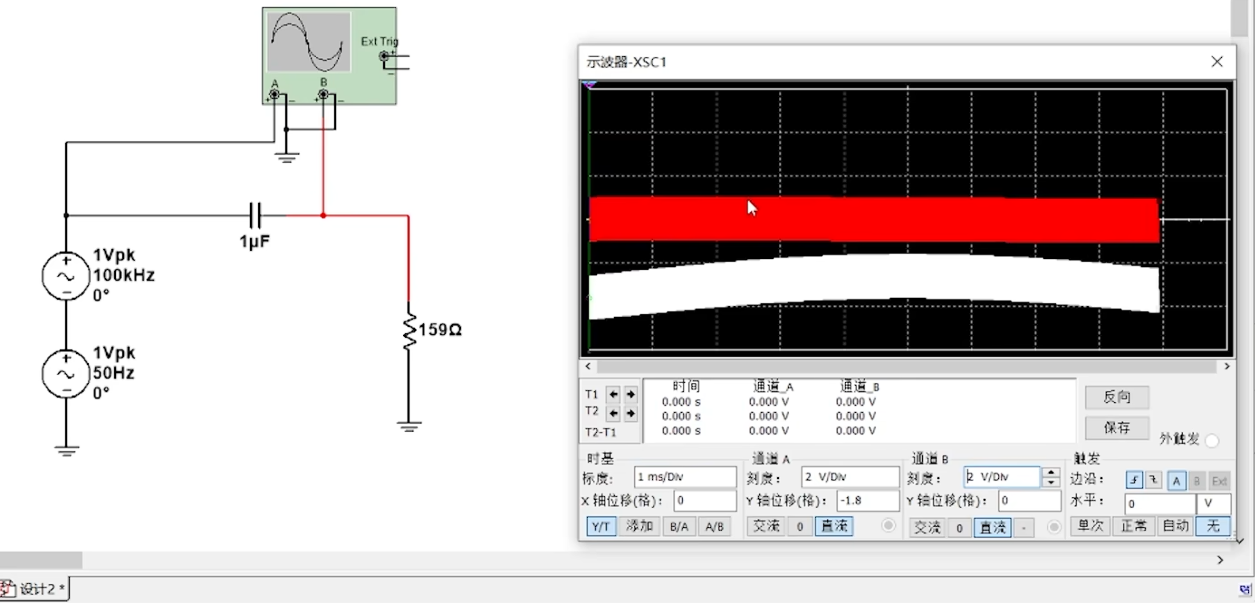

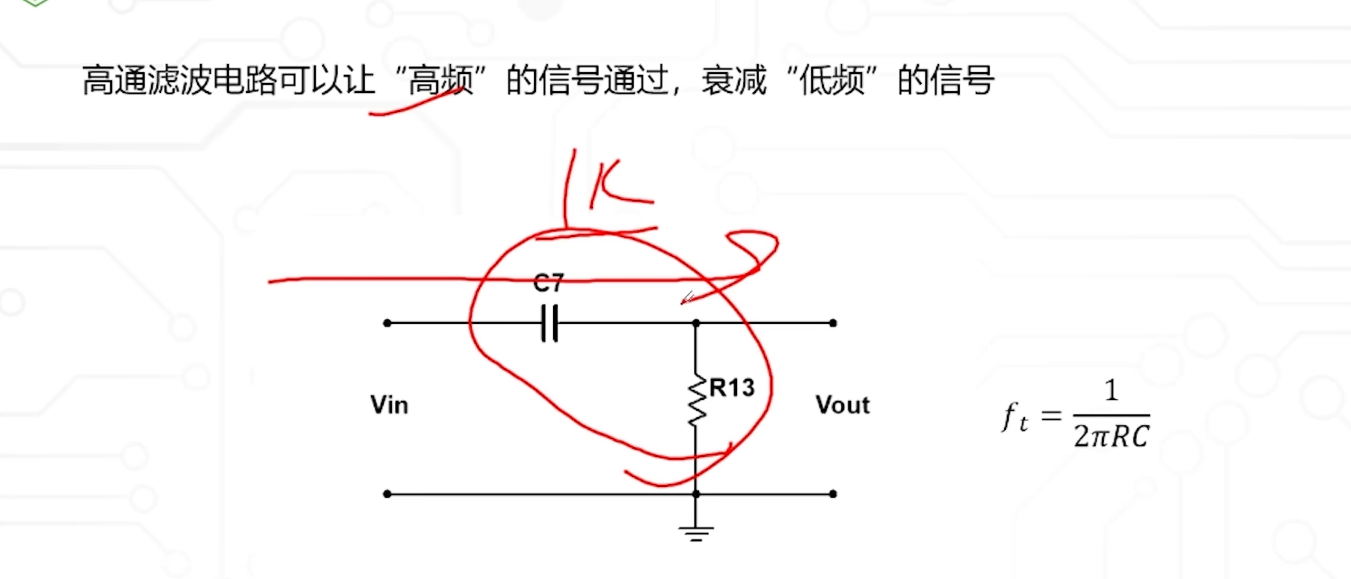

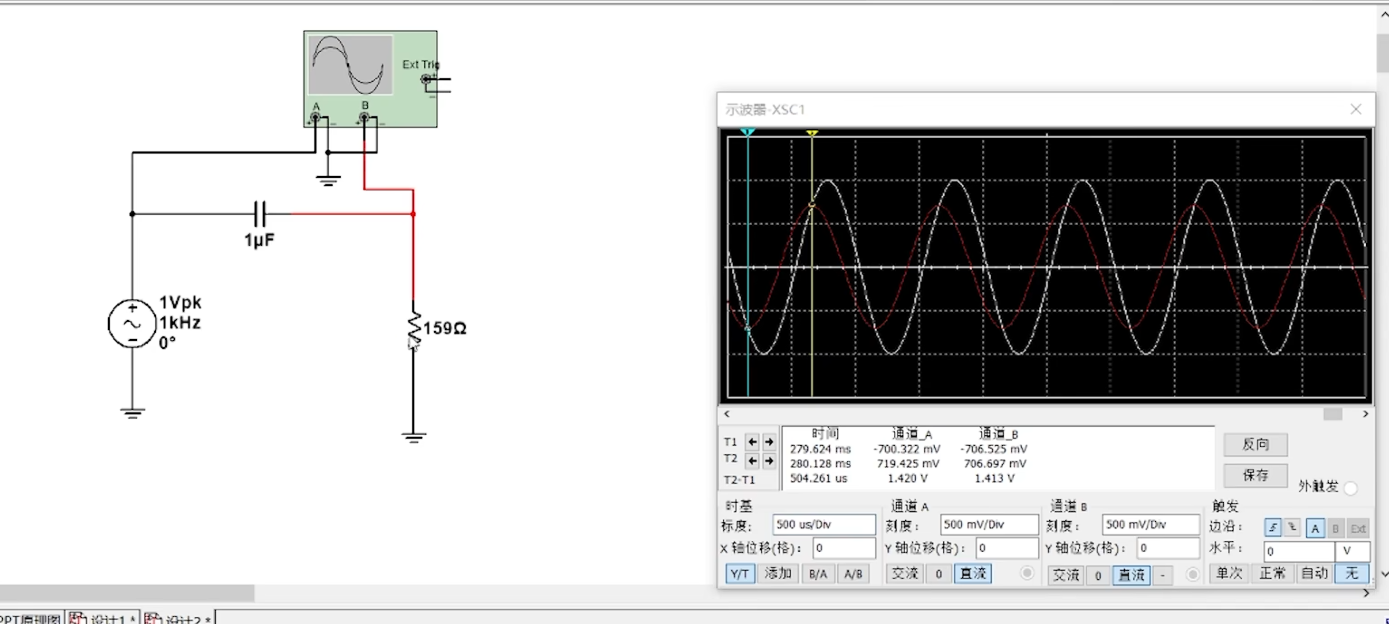

17 高通滤波电路的原理及作用
高频和低频是电路中的相对概念

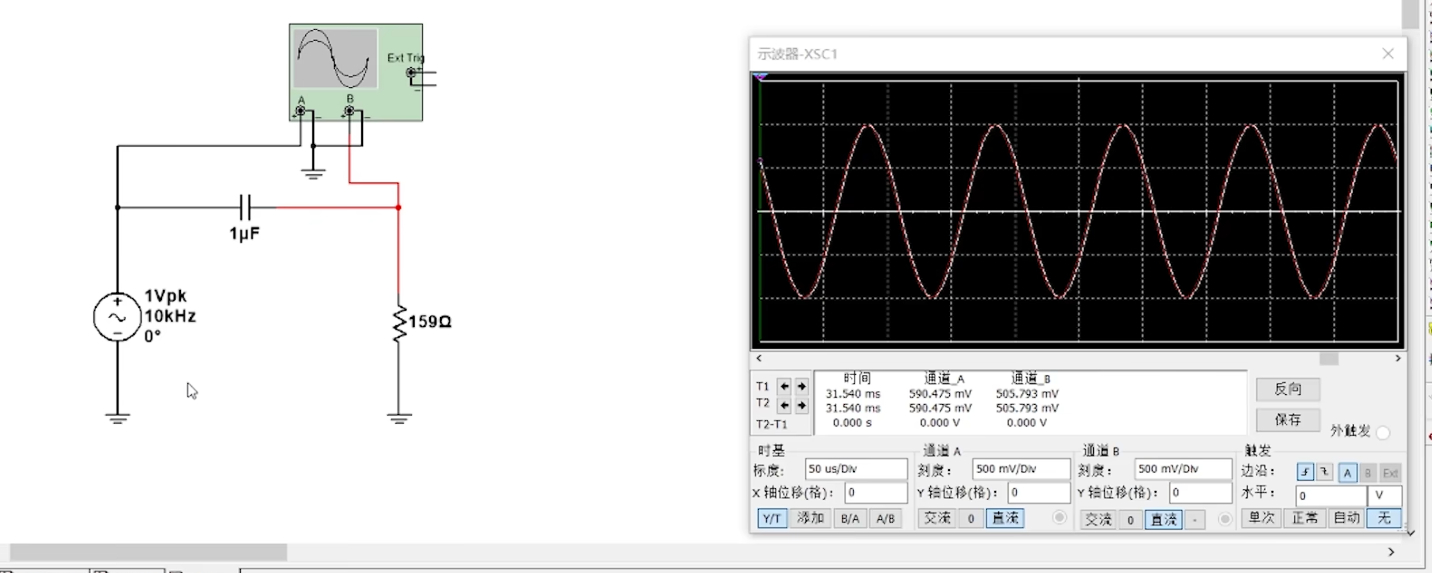

增大频率，几乎没有衰减

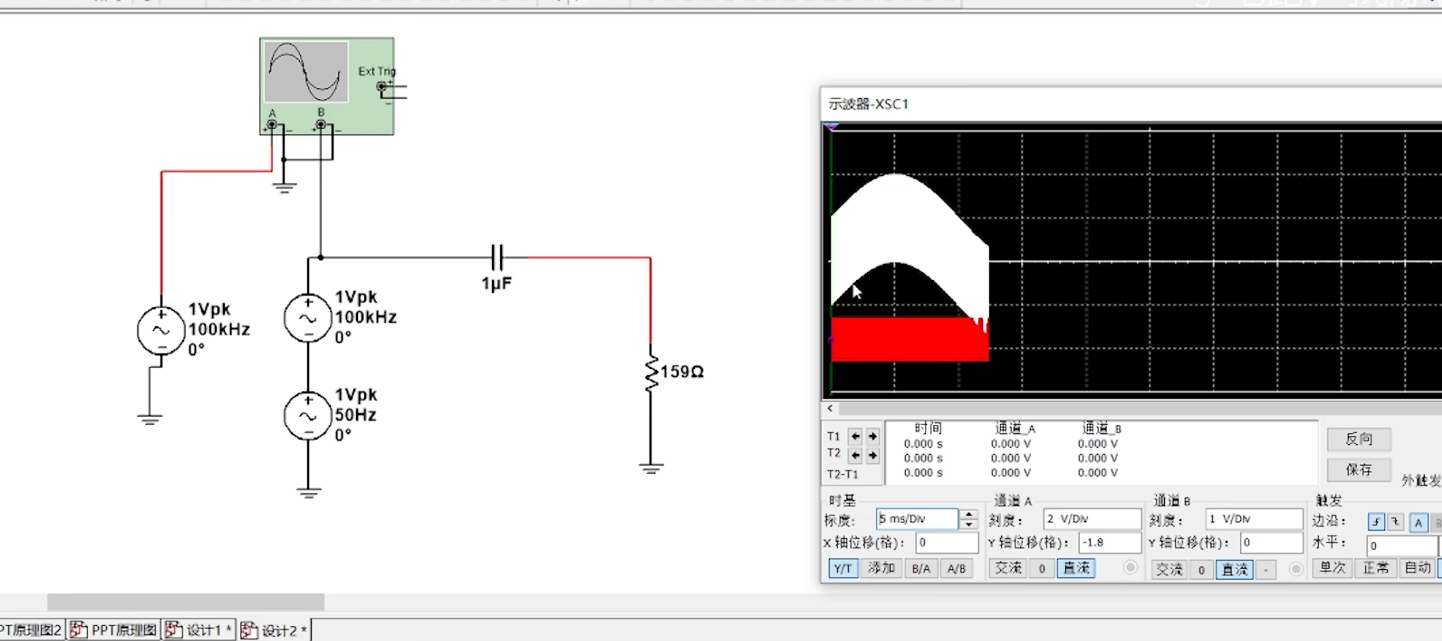

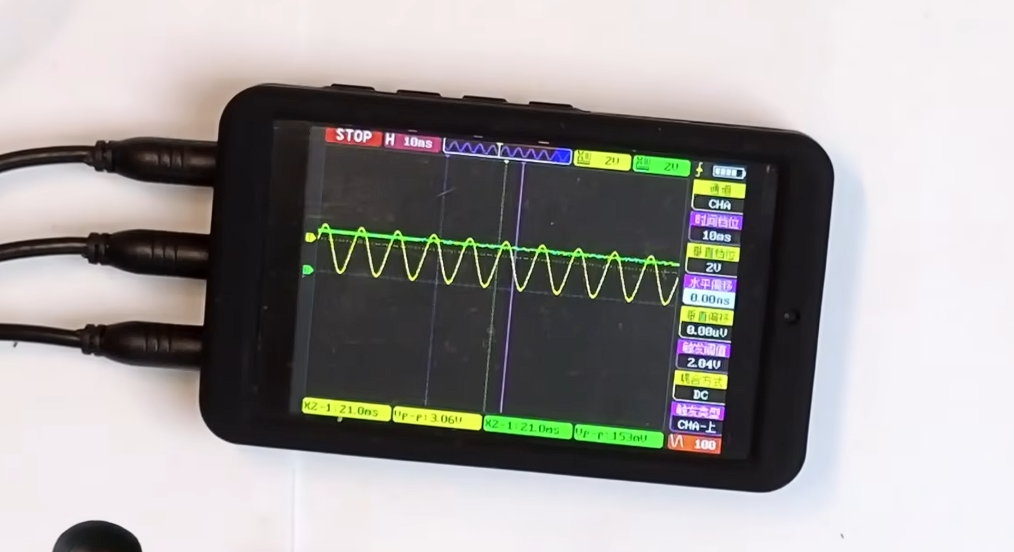

滤波之后50hz的信号衰减了
18 高通滤波电路常见的应用场景

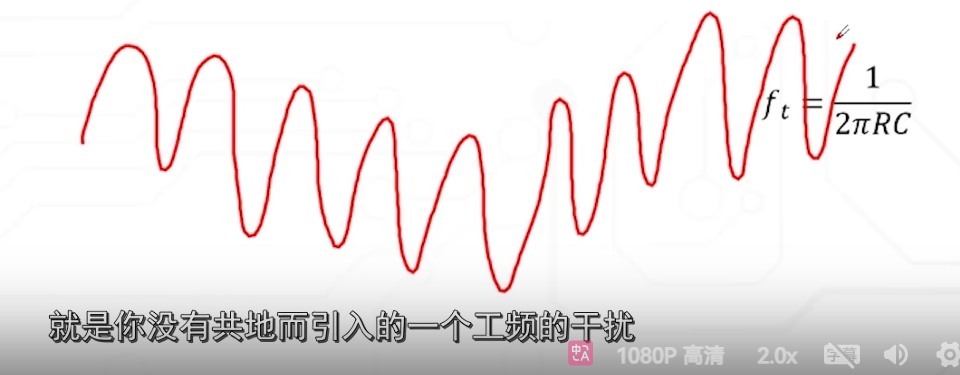

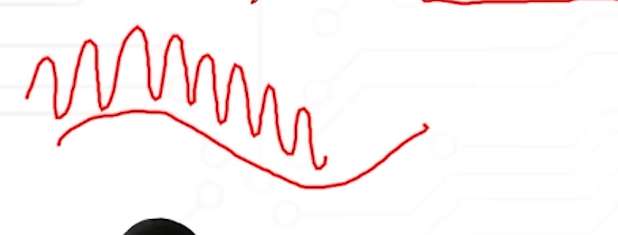

常见的 ：工频干扰
正常信号
异常
解决 ： 隔离 供地 或者用高通滤波 共模滤波

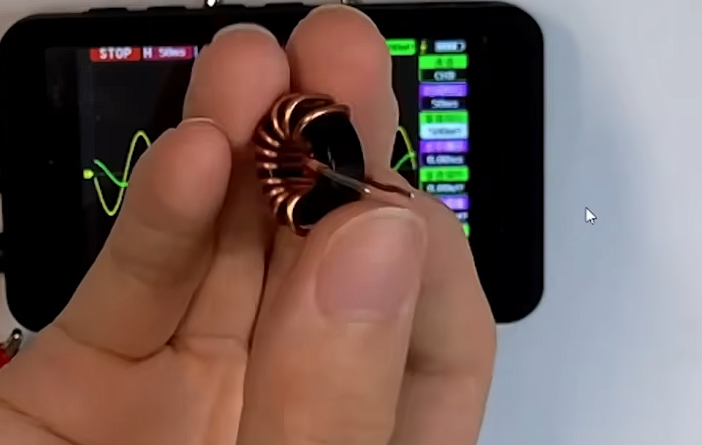

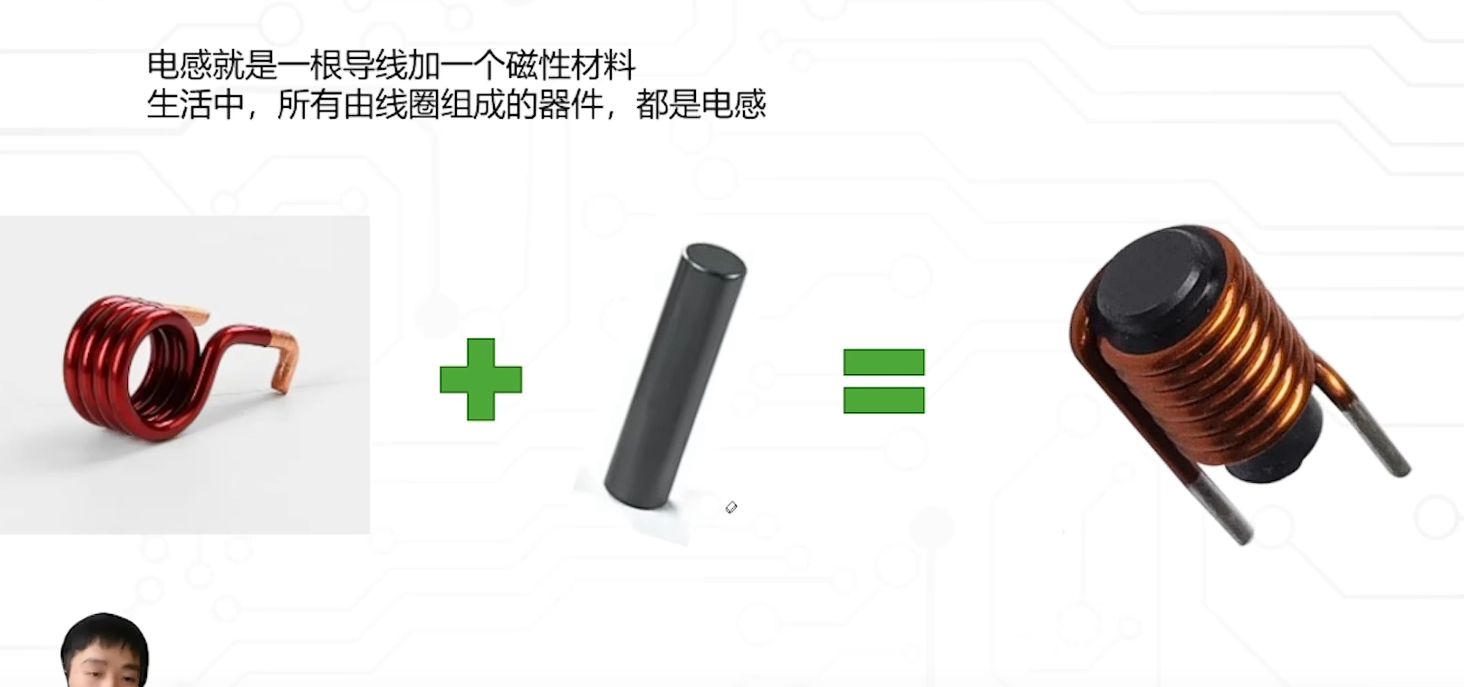

19 电感
线圈 + 磁心 = 电感
磁芯是为了控制电感量

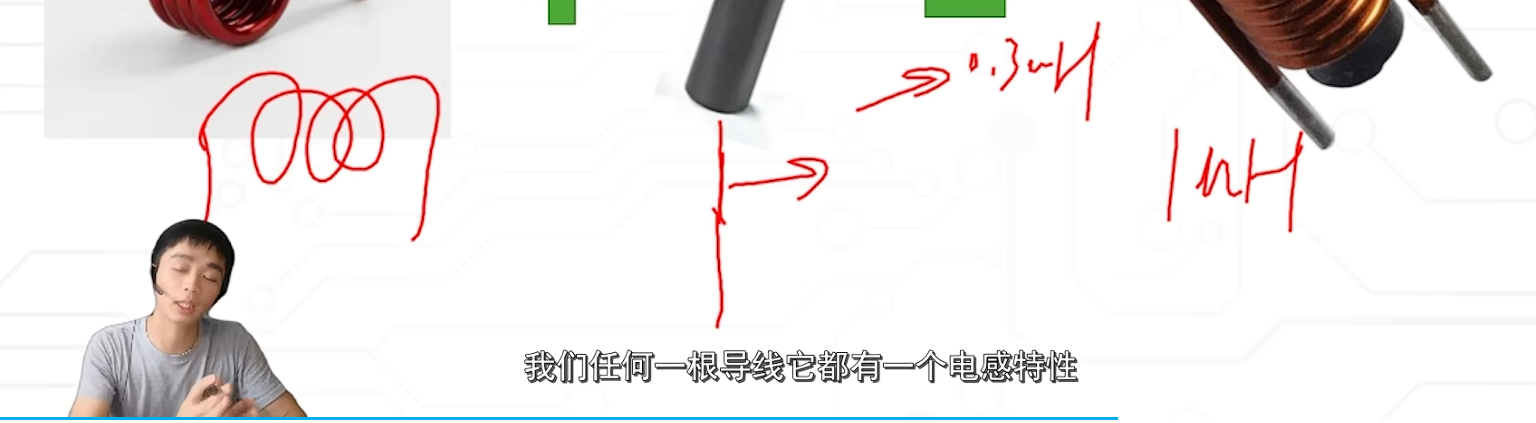

*任何的导线都是很小的电阻 很小的电感
所有和线圈组成的器件都是电感
所有不连通的器件都是电容

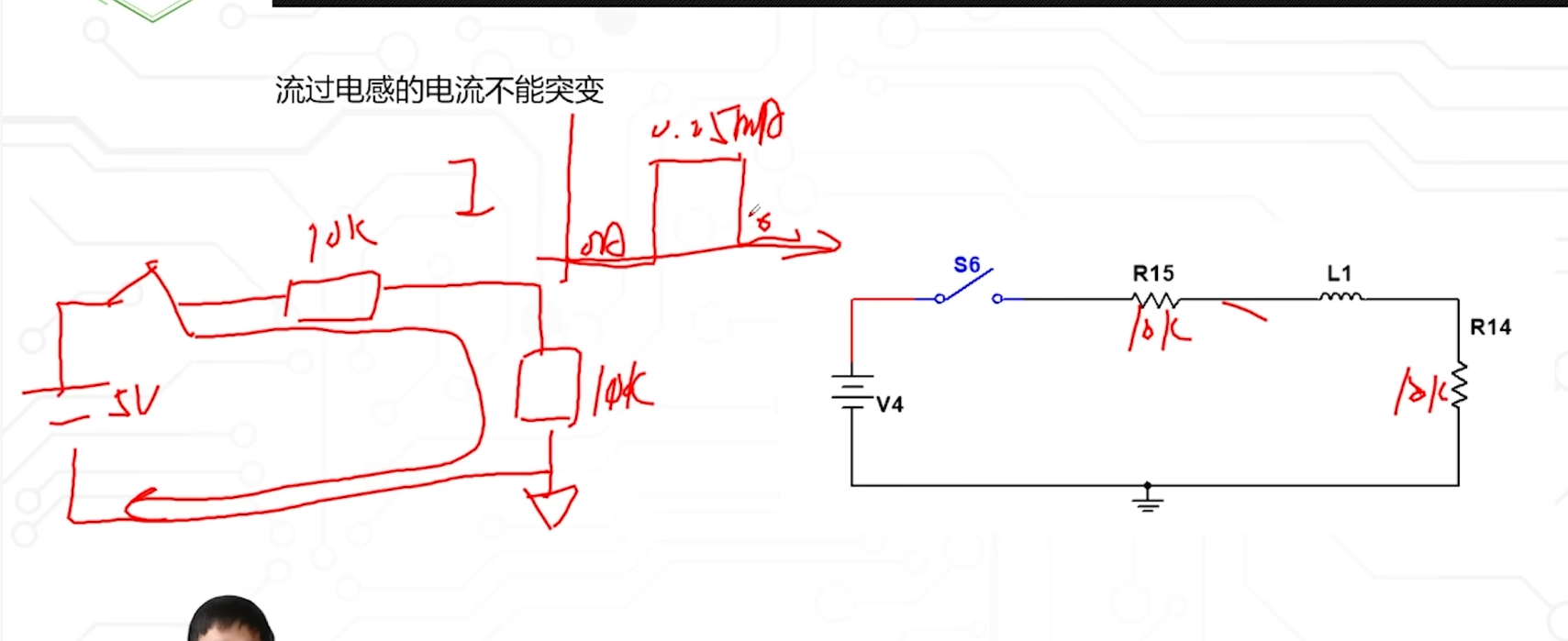

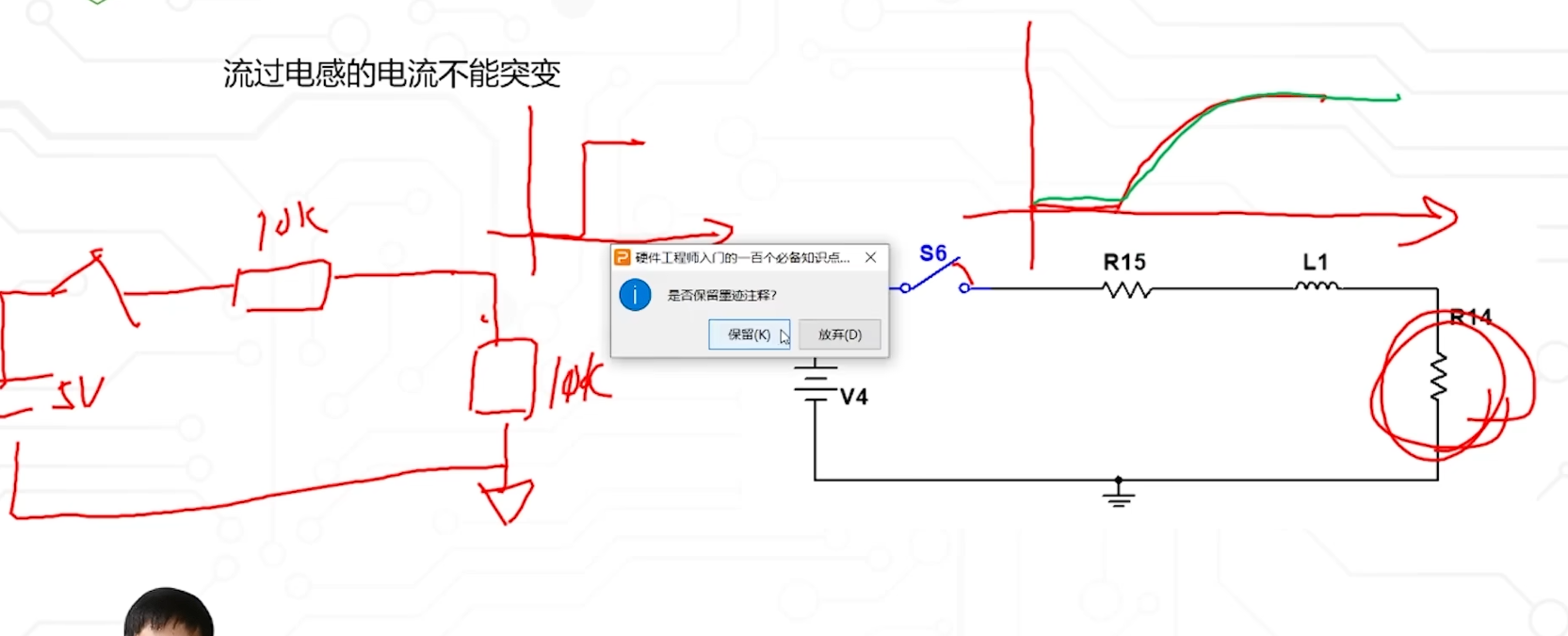

20 流过电感的电流不能突变

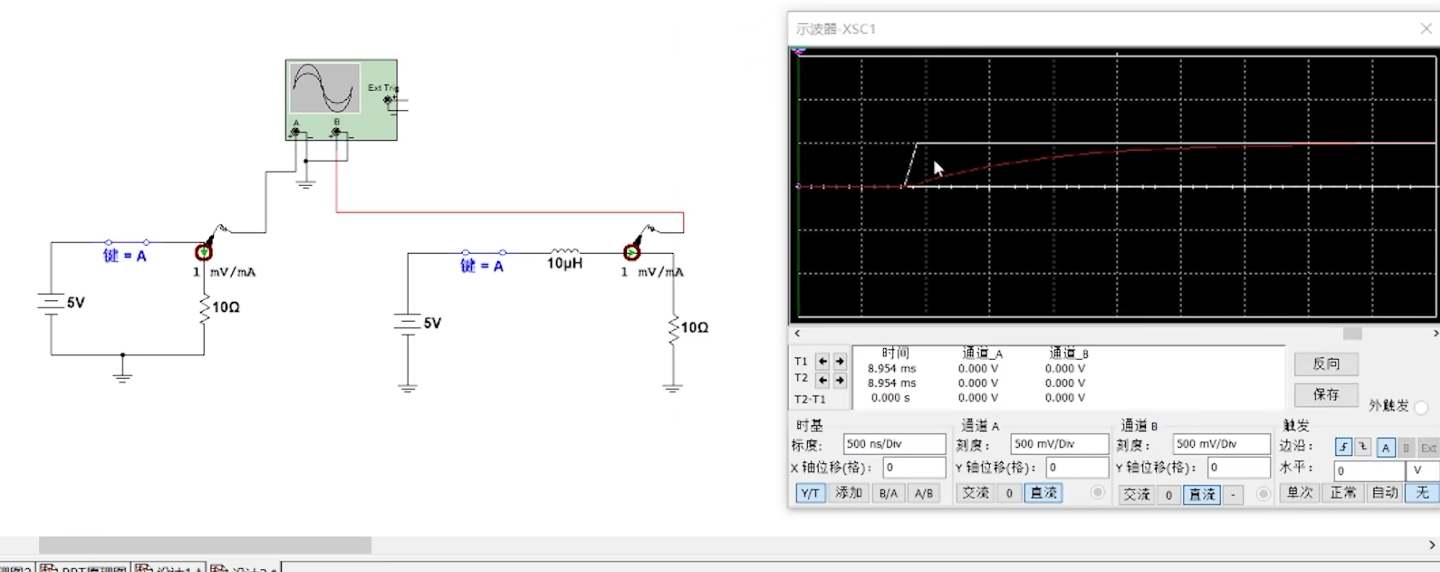

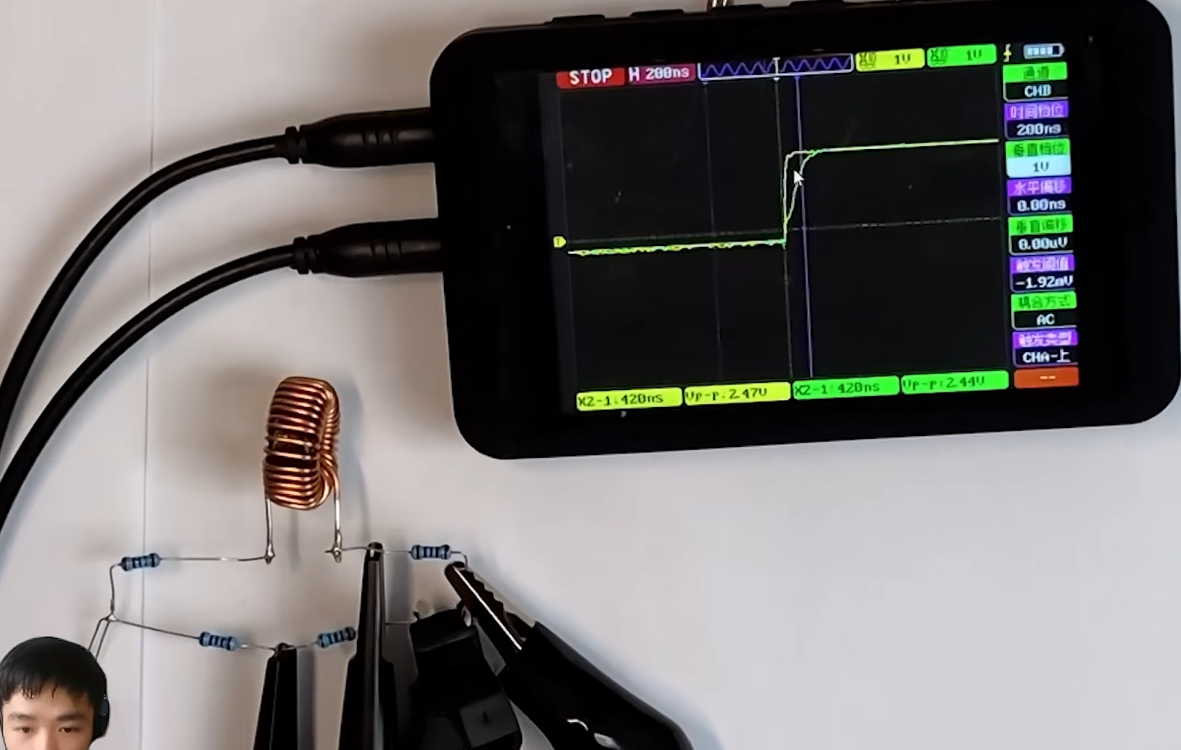

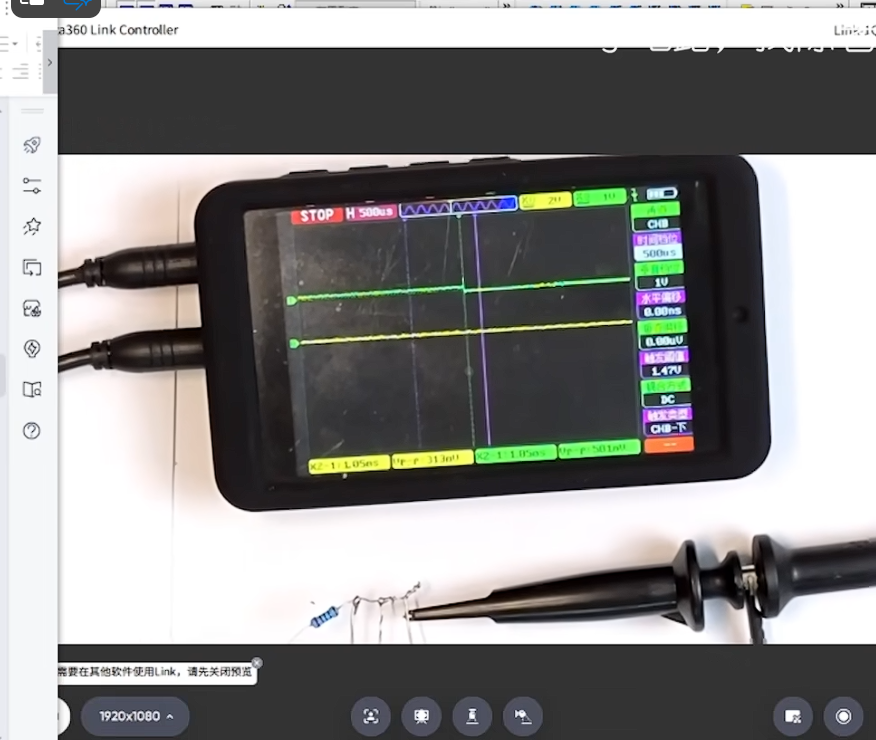

上电例子
瞬间上升与慢慢上升
21 电感只限制电流的变化速度，不会改变电流中的最大值

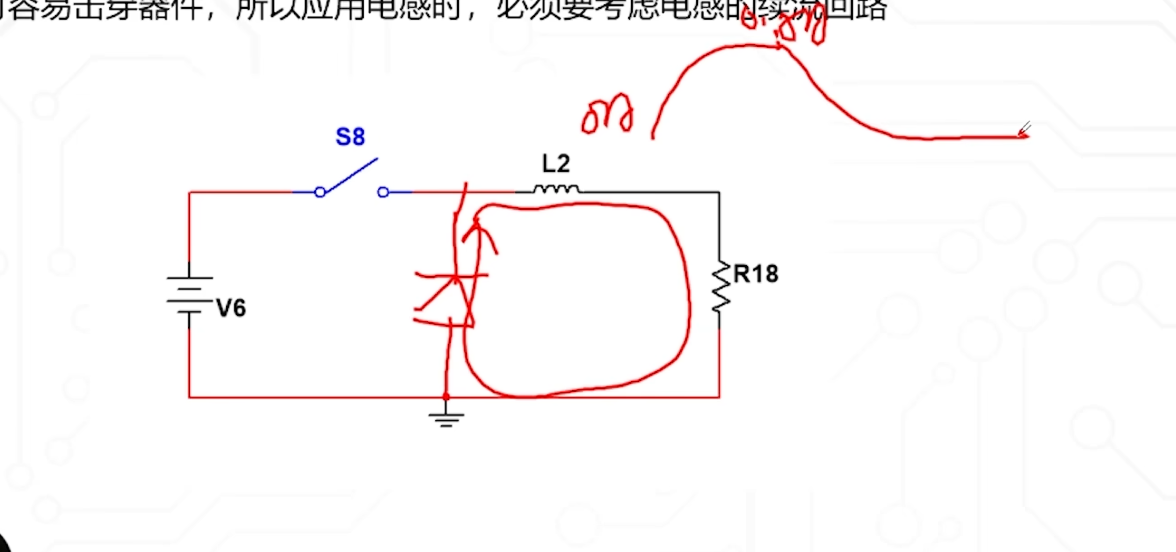

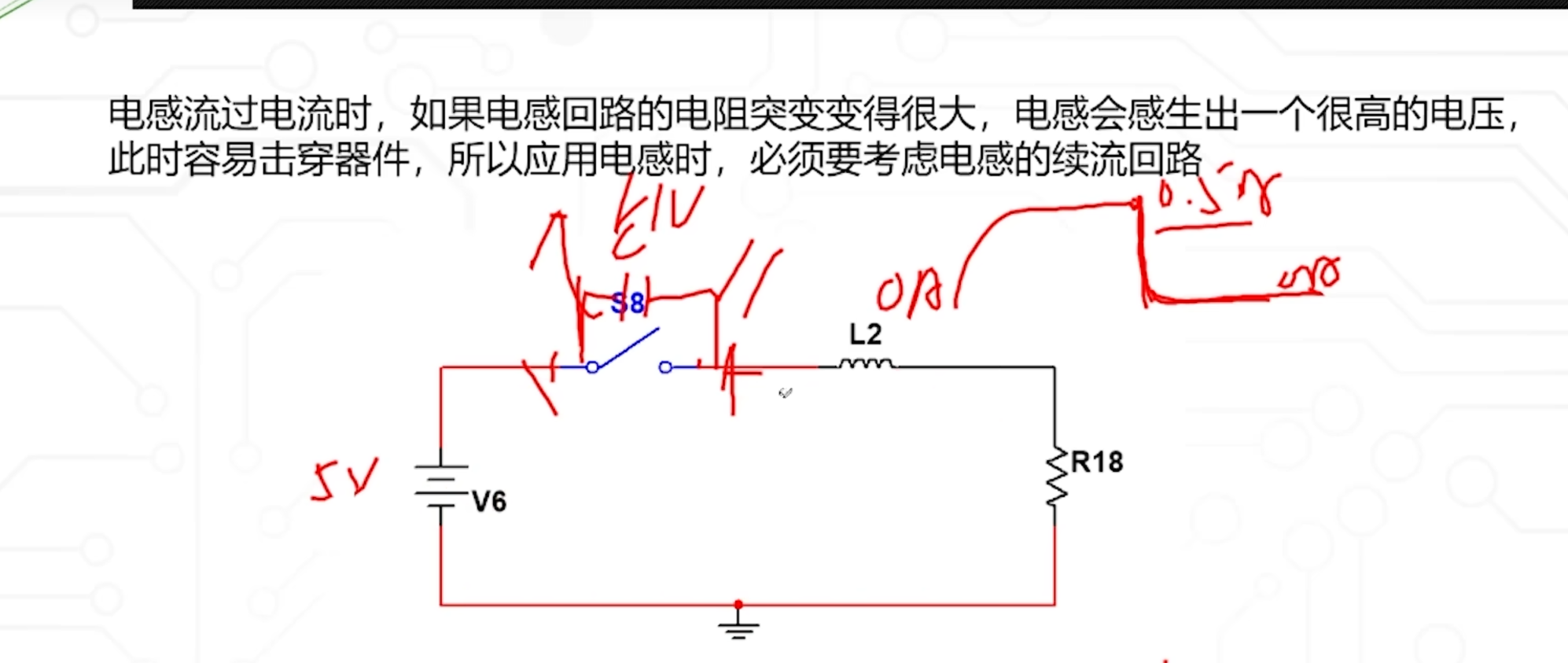

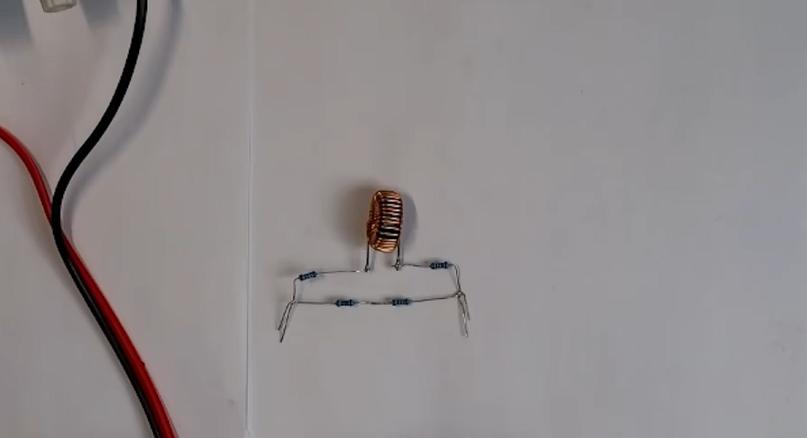

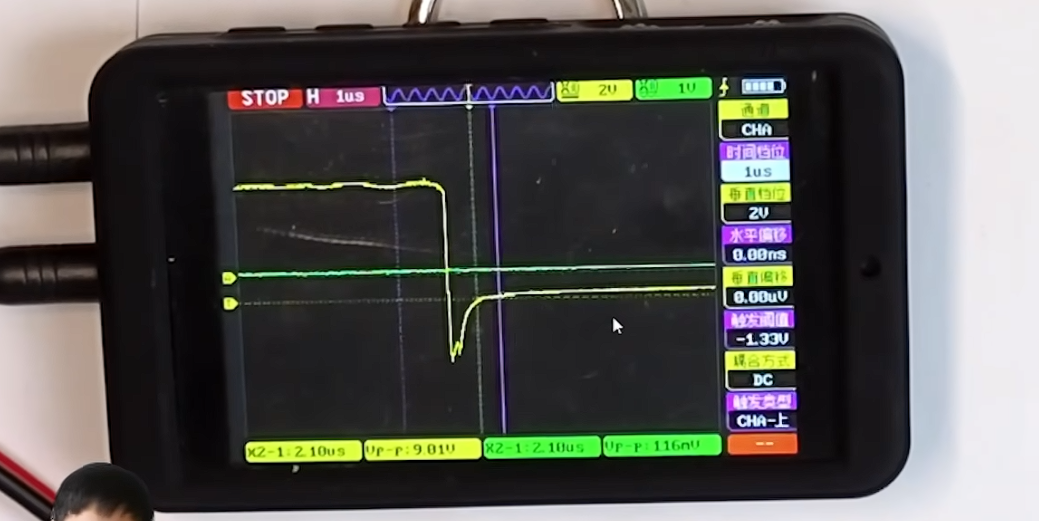

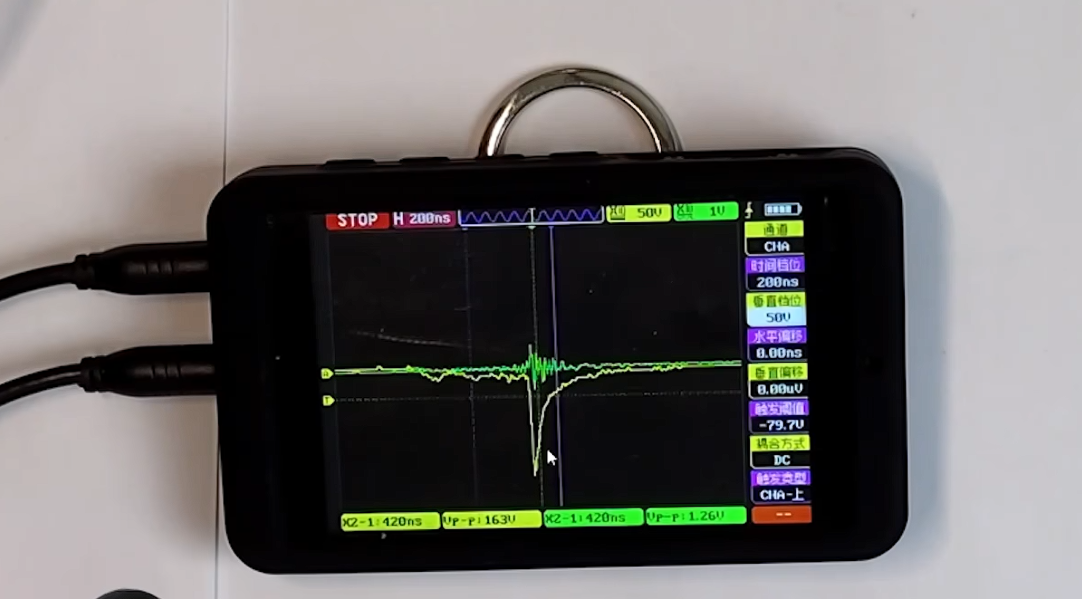

22 电感回路电阻突然变得很大会怎么样
电感为了维持电流不变，会感生出超级大的电压来维持电流
例如电流为0.5A 电阻为100k
那么会感生出 0.5*100kV的电压
解决方案也很简单 添加一个续流单位即可
例如使用二极管来进行续流
这样就不会产生高压

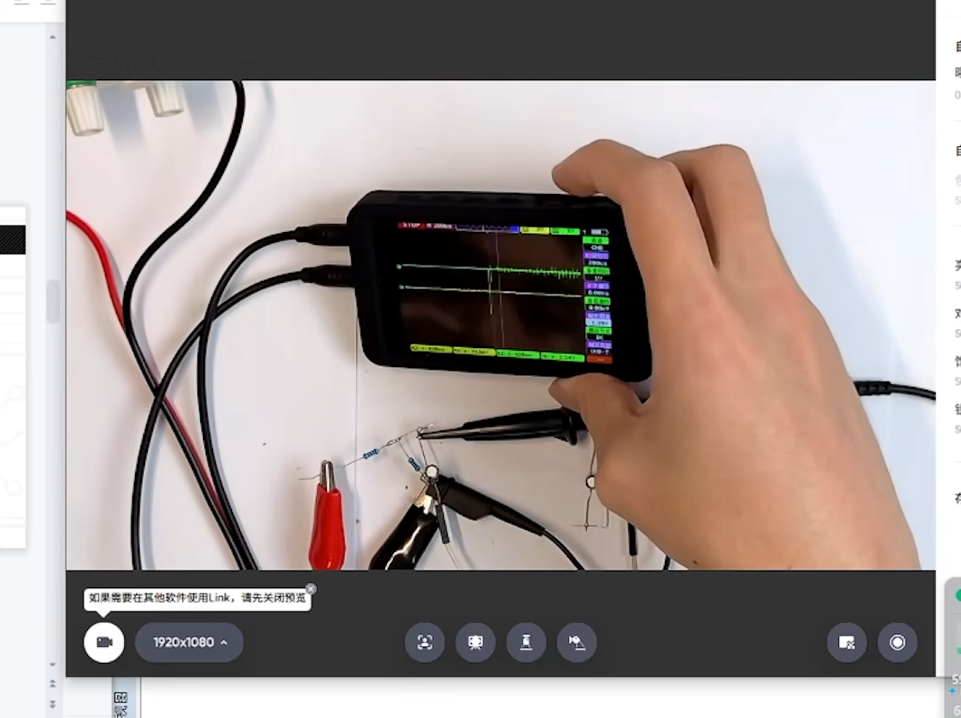

（在家玩建议将电感选小电阻选大 容易干坏示波器）

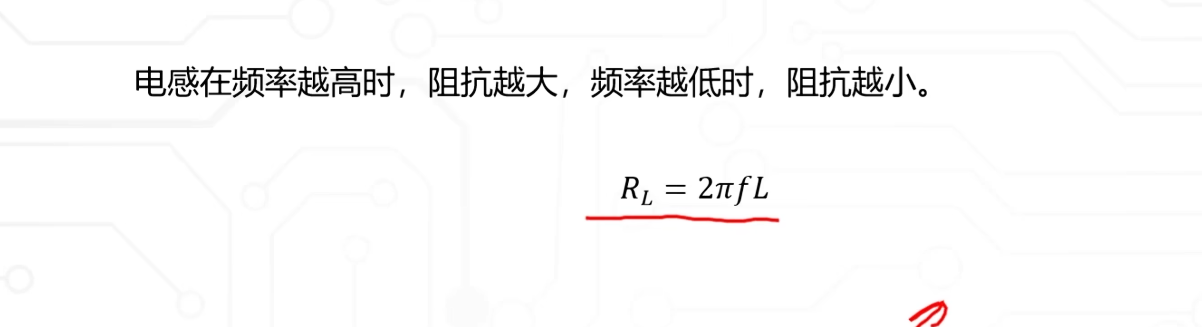

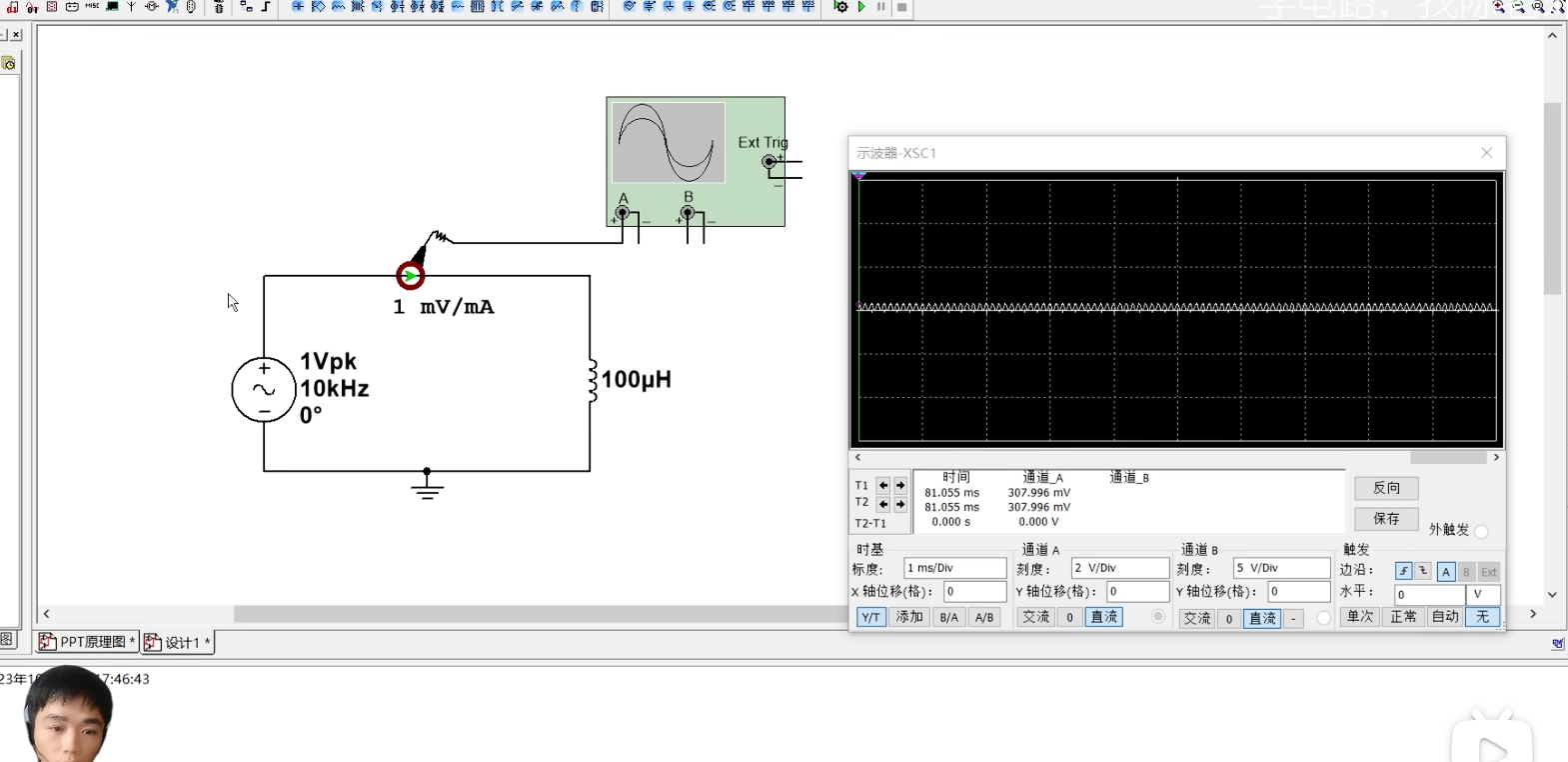

23 电感的感抗计算公式

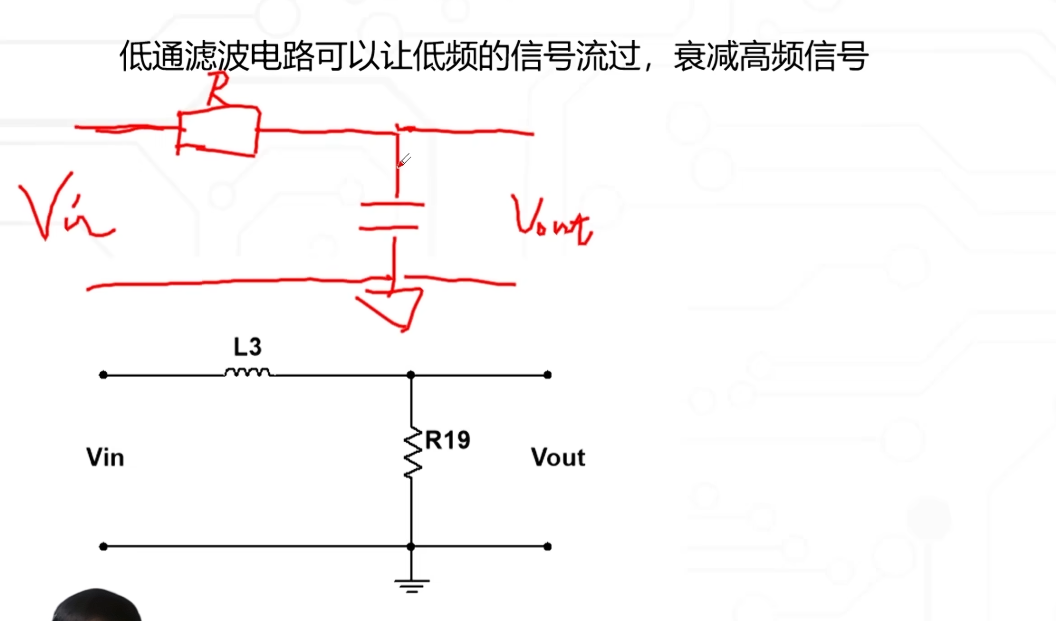

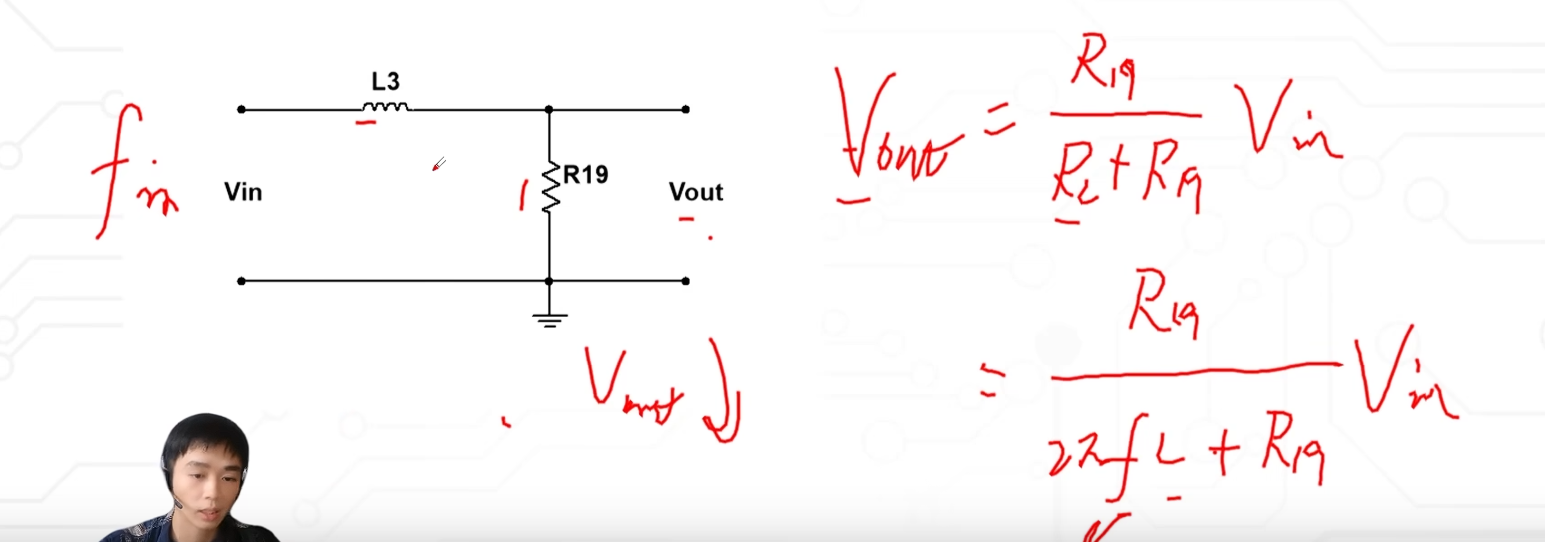

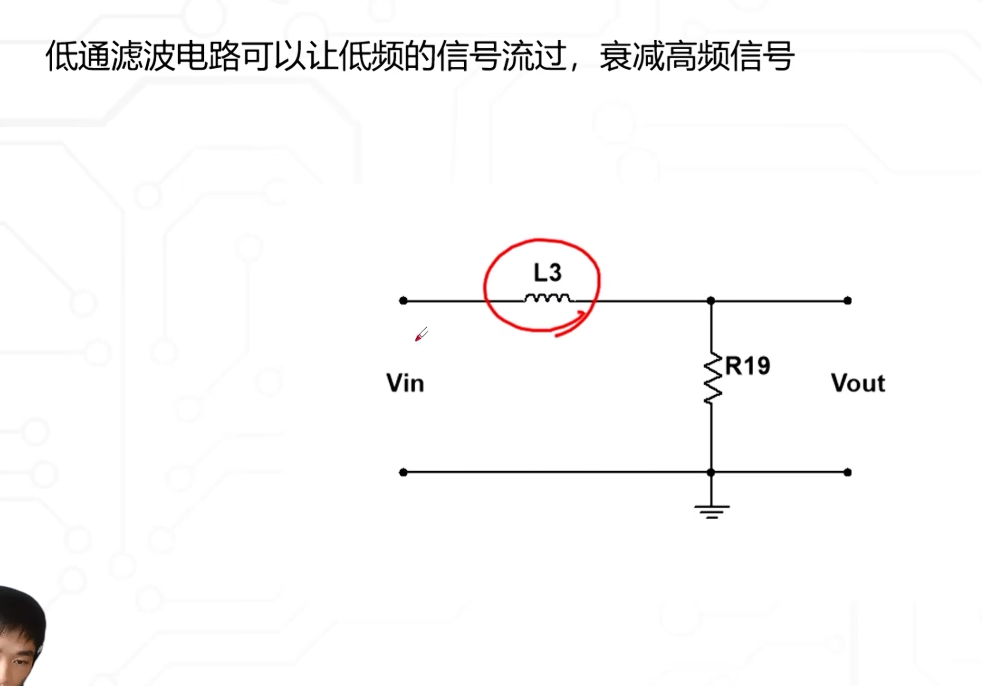

24 电感的低通滤波原理
存在的问题
因为电路中有一个R，R本身也会耗能，所以RC低通滤波电路一般只用于电流小的电流。例如信号传输
此外，可以选用LR低通滤波电路，因为电感不损耗，所以可以在电源这种大功率场景使用

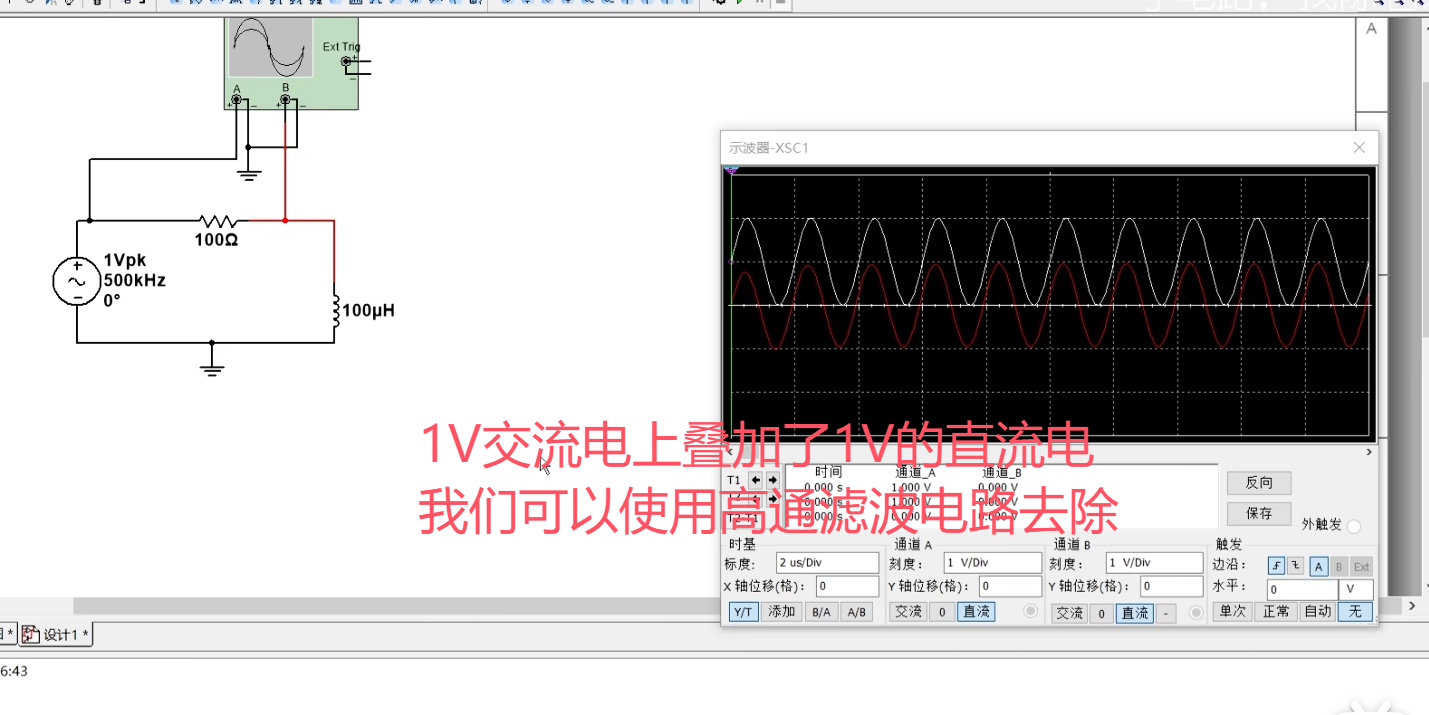

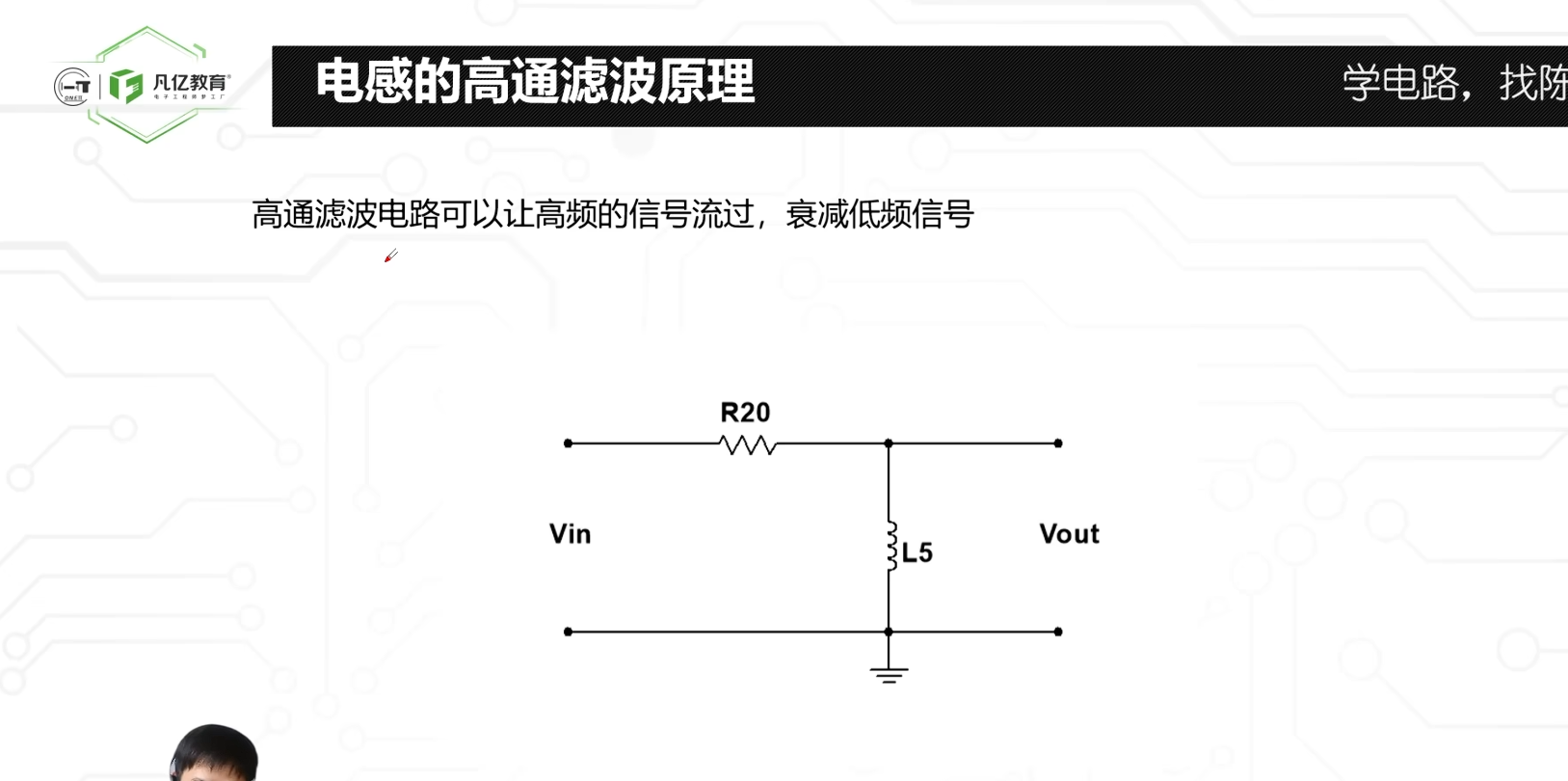

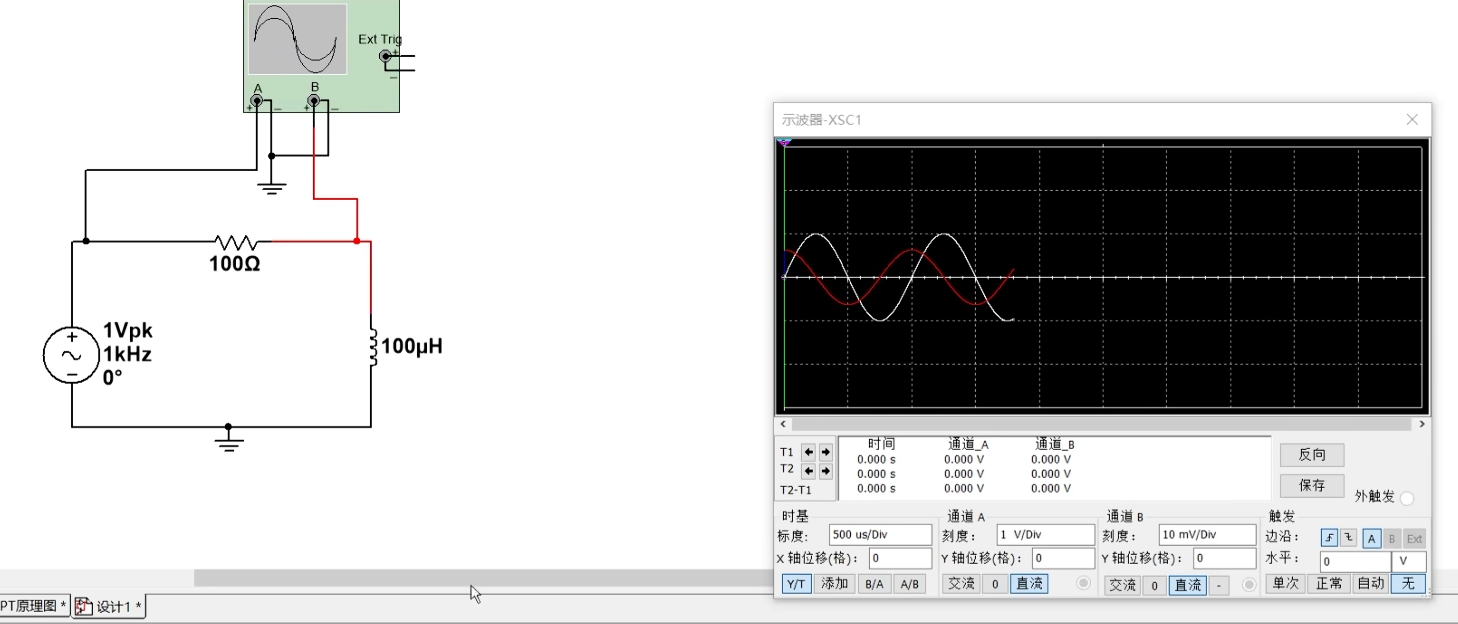

25 电感的高通滤波原理

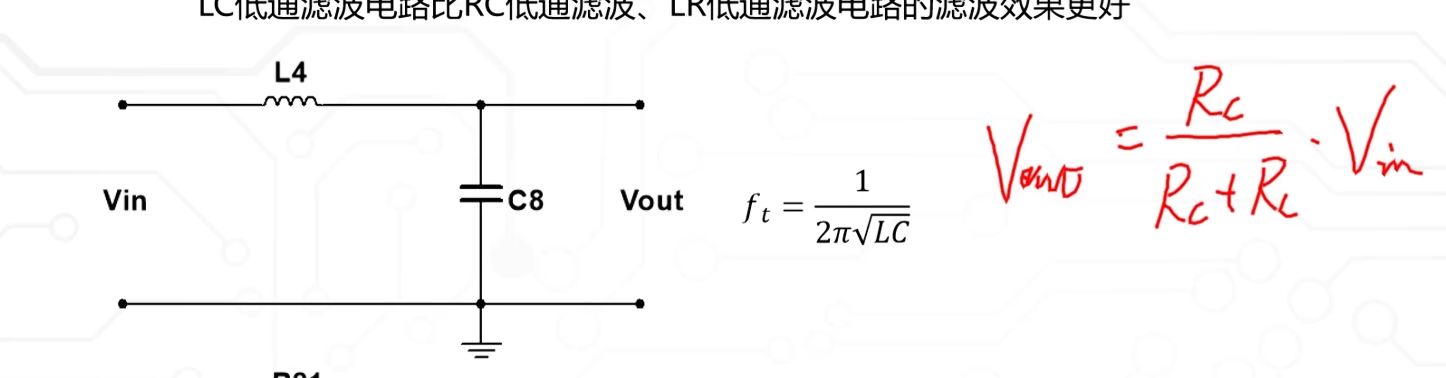

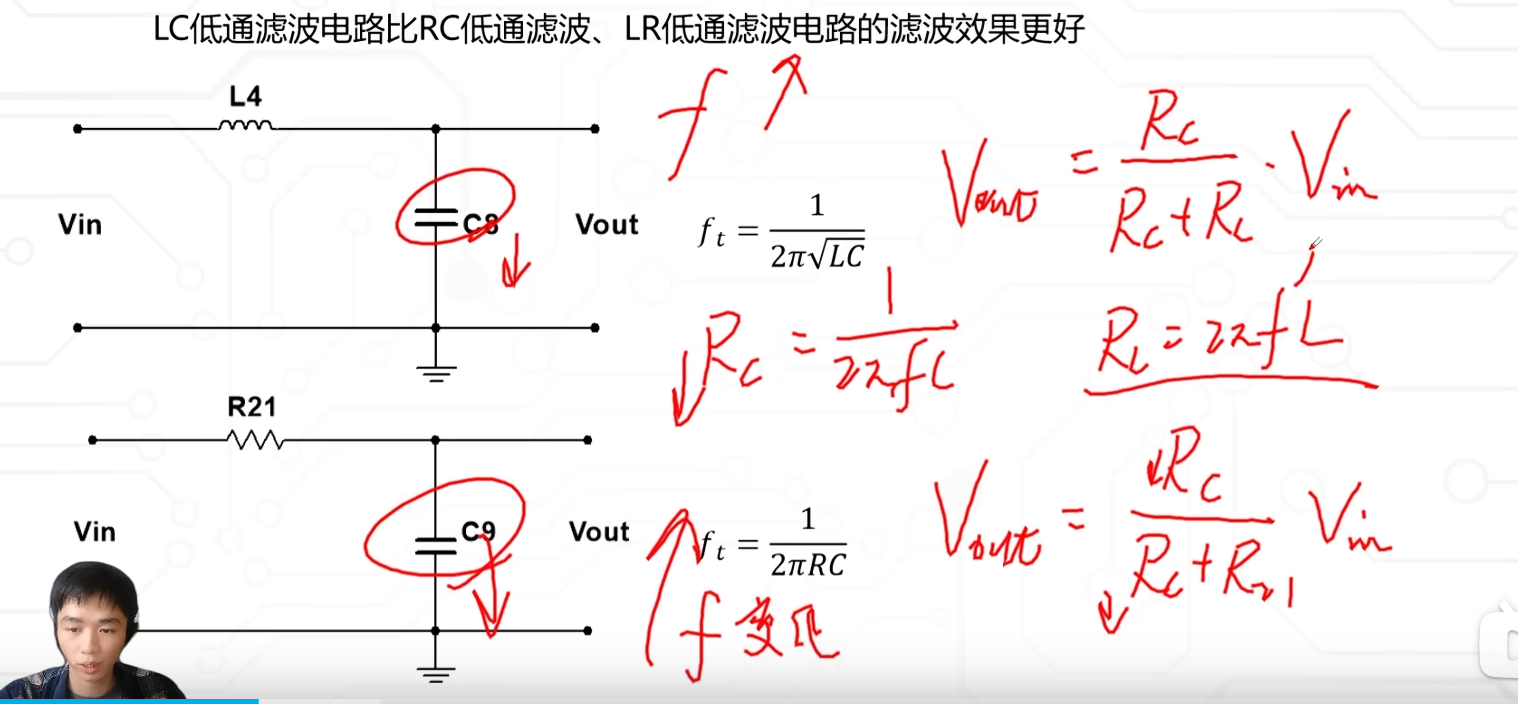

26 LC低通滤波原理
RC是因为电容的容抗
LC是因为电感的感抗
根据公式，频率变高时容抗会减小 感抗会增大
LC低通滤波电路是二阶滤波

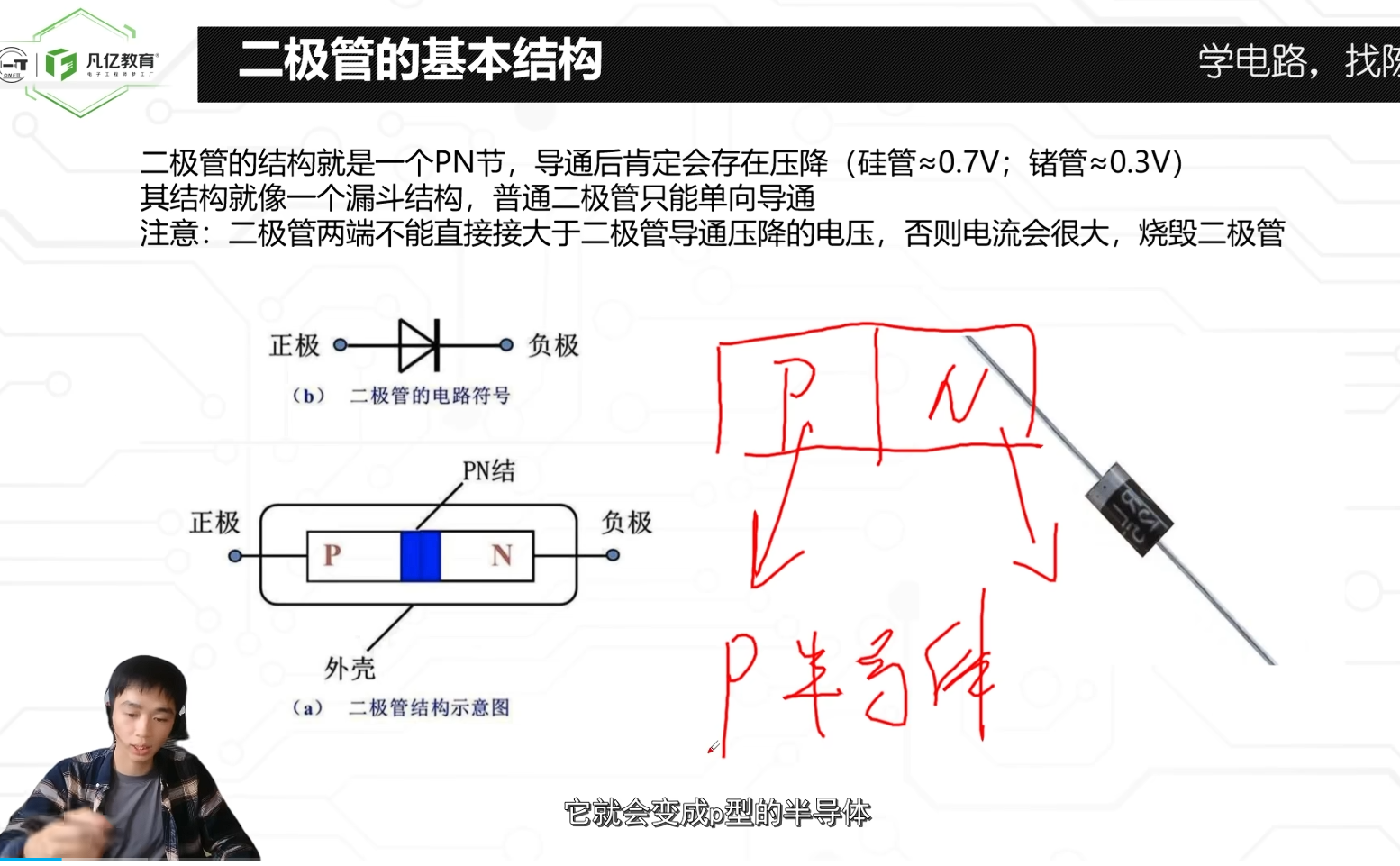

27 二极管的基本结构
二极管的导通压降不是恒定不变的
二极管压降0.6v 剩下的0.4v落在了寄生电阻上
如果电阻阻值很小，很容易造成大电流烧毁电路
0.7v时，电流为两毫安
0.8v 电流变为50毫安
0.9 0.3A

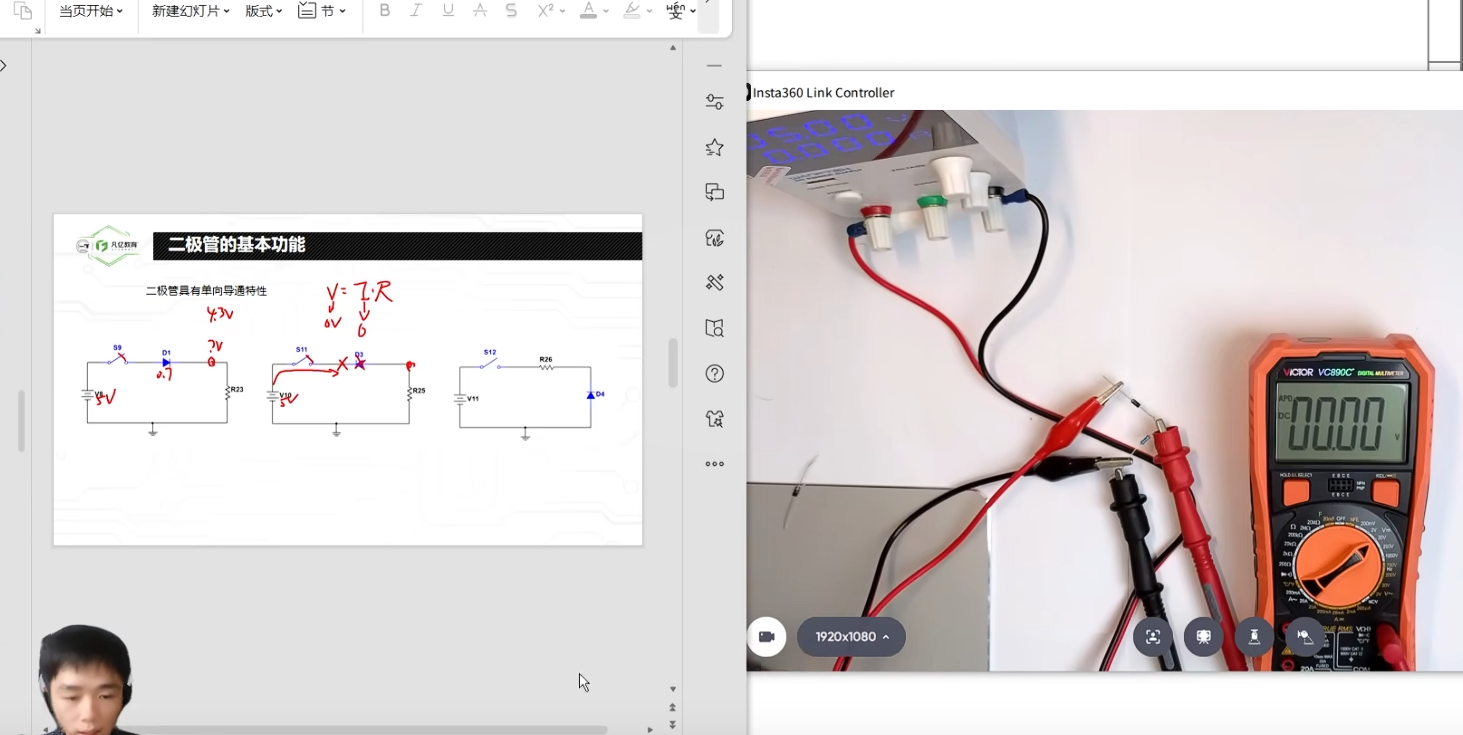

28 二极管单向导通性

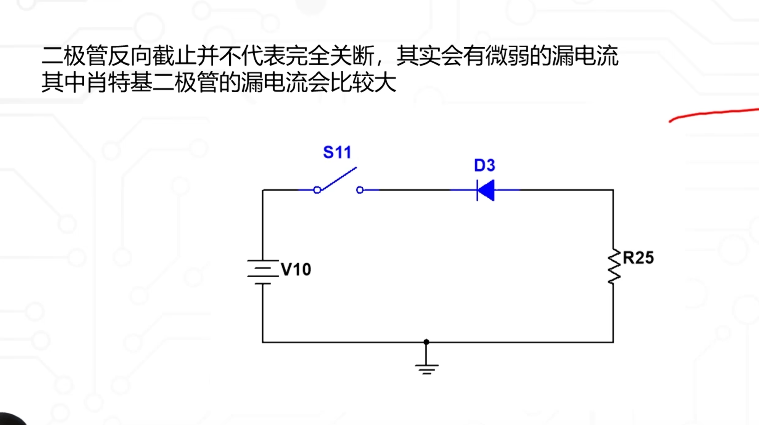

29 二极管的漏电特性
普通二极管 1n4007
压降 0.7v
恢复时间较长，适合低频
漏电电流小 耐压强
肖特基二极管 1n5819
由金属和半导体构成，通常是N型，形成肖特基结
压降 0.2 - 0.3v
恢复时间短，适用于高频
反向漏电电流大 耐压弱

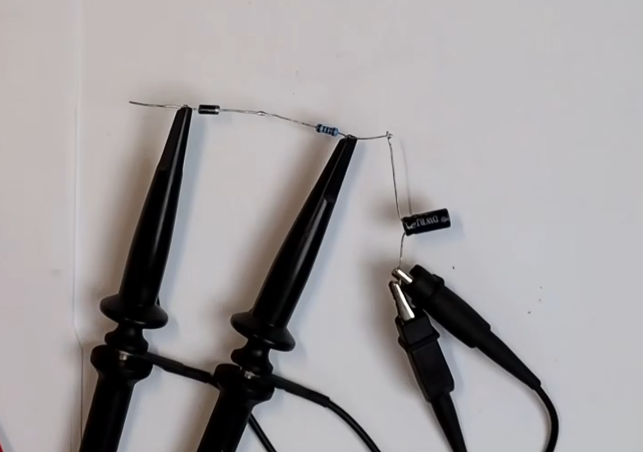

30 半波整流电路工作原理

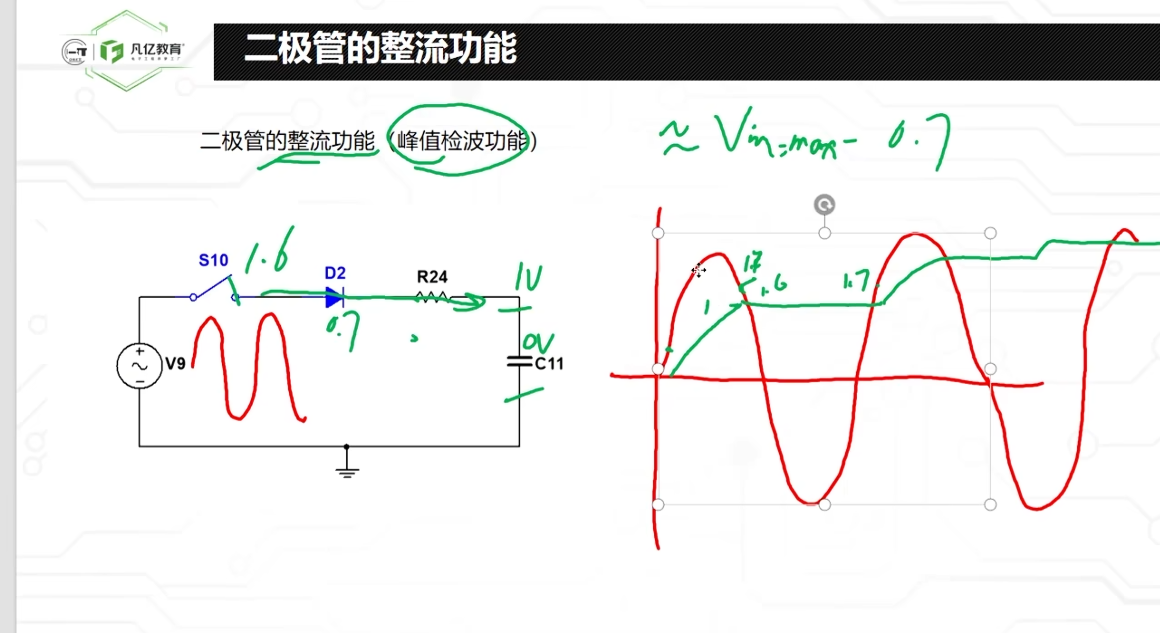

二极管的整流（峰值检波）功能
Vout = Vmax - 0.7
